エプソンVP制御ボックス

画像をクリックすると拡大画像を表示

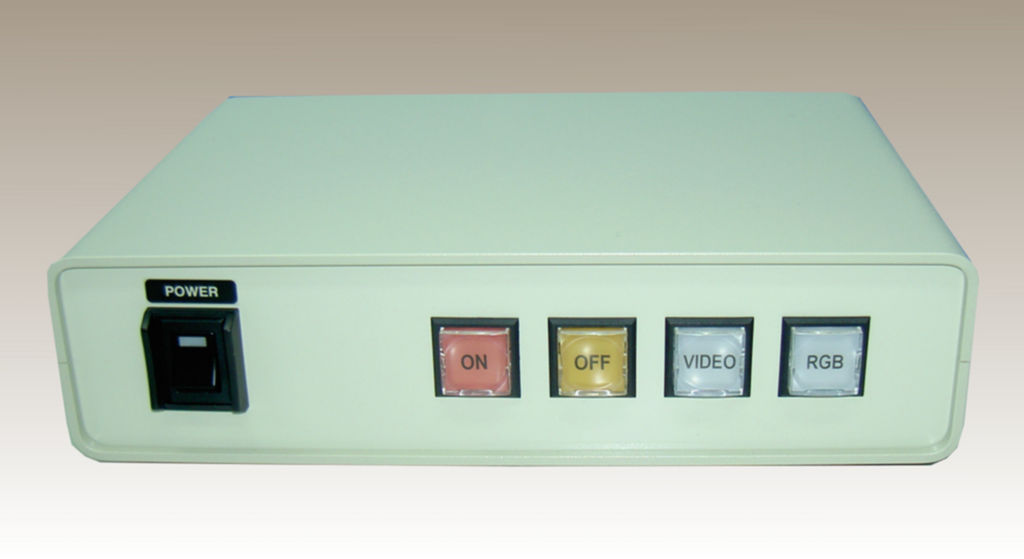

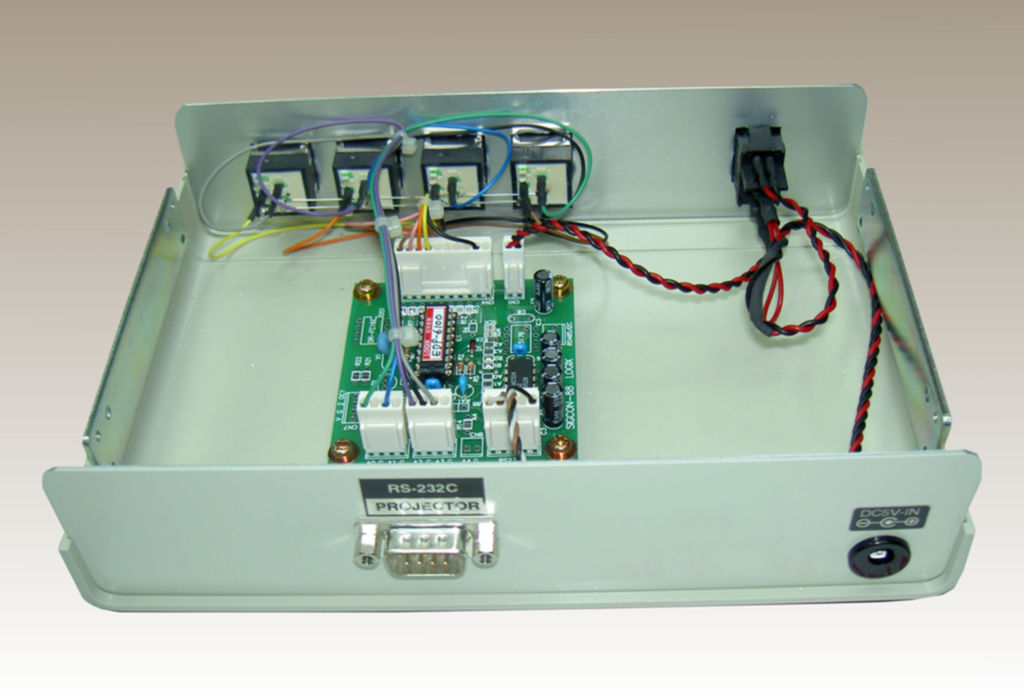

エプソンVPリモートコントロール

エプソン製ビデオプロジェクタをRS-232Cで制御するボックスです。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ、入力RGB
制御     : RS−232C
制御コネクタ: D-sub9Pオス
通信条件  : 9600bps,8bit、Stopbit1、Noパリティ
サイズ    : 200(w)*50(h)*140(d)
電源     : 付属ACアダプタ (DC5V)
使用基板  : SIGCON−88

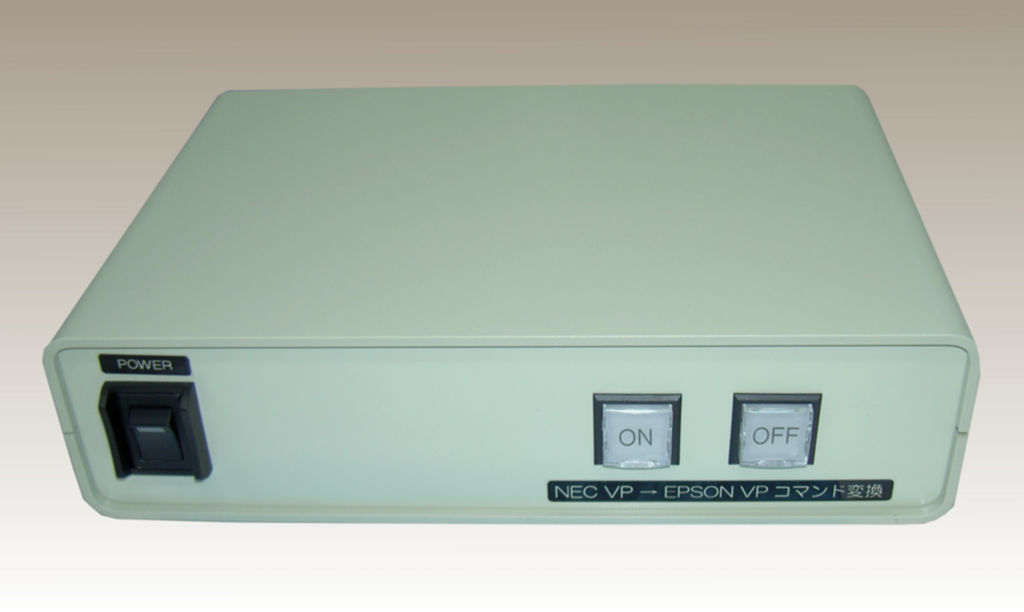

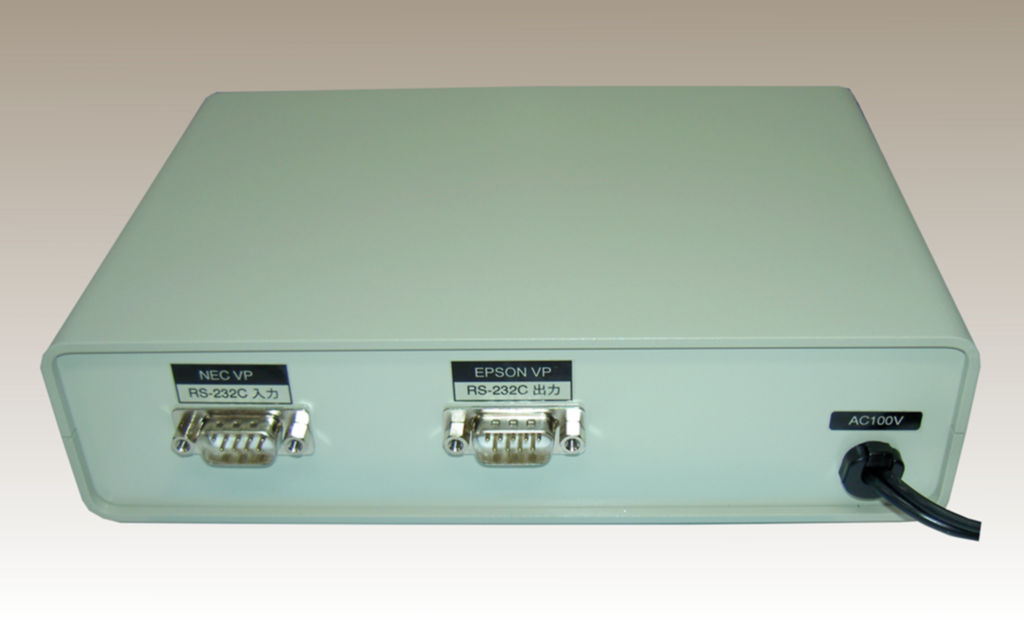

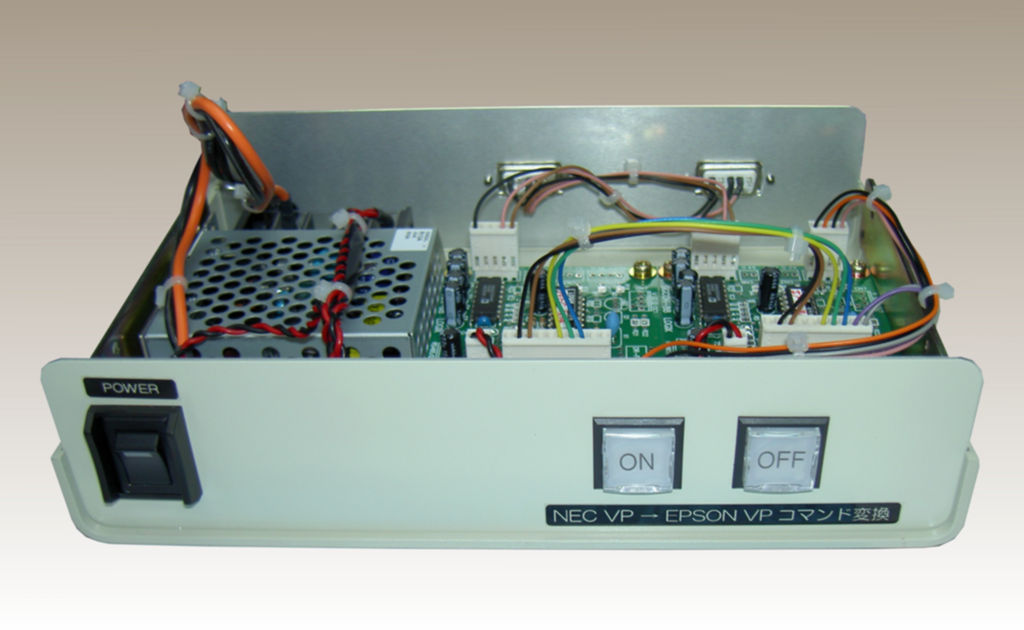

NEC−VP → エプソンVP コマンド変換ボックス

画像をクリックすると拡大画像を表示

NEC VPコマンド(RS-232C)→EPSON VPコマンド(RS-232C)

NEC VPコマンド(RS-232C)電源ON、OFFコマンドを
EPSON VPコマンド(RS-232C)電源ON,OFFコマンドに
変換します。

制御内容  : 電源オン/オフ
制御入力  : RS−232C(NECプロトコル)
制御出力  : RS−232C(エプソンプロトコル)
制御コネクタ: D-sub9Pオス *2
手動制御  : RS−232C(エプソンプロトコル) 電源オン/オフ
通信条件  : エプソンVP 9600bps,8bit、Stopbit1、Noパリティ
通信条件  : NEC−VP 38400bps,8bit、Stopbit1、Noパリティ
サイズ   : 200(w)*50(h)*140(d)
電源    : AC100V(今後はDC入力に変更予定)
使用基板  : SIGCON−88 *2

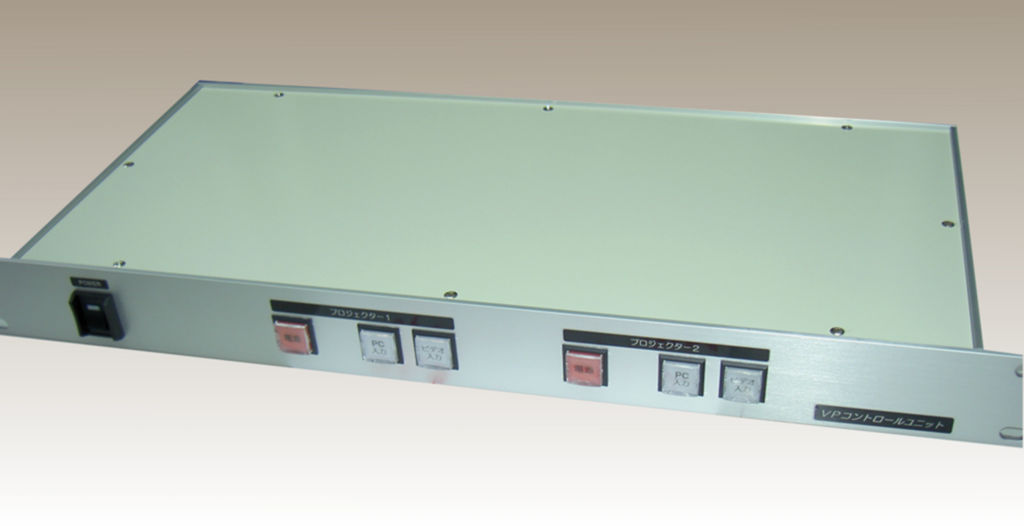

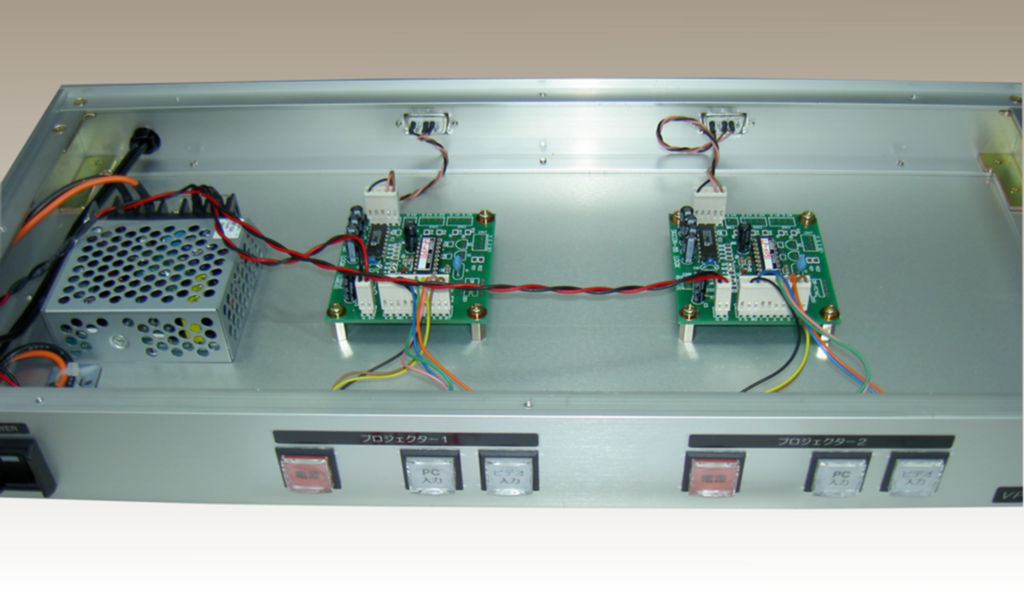

サンヨーVP制御ボックス(2台制御) LP-XP51

画像をクリックすると拡大画像を表示

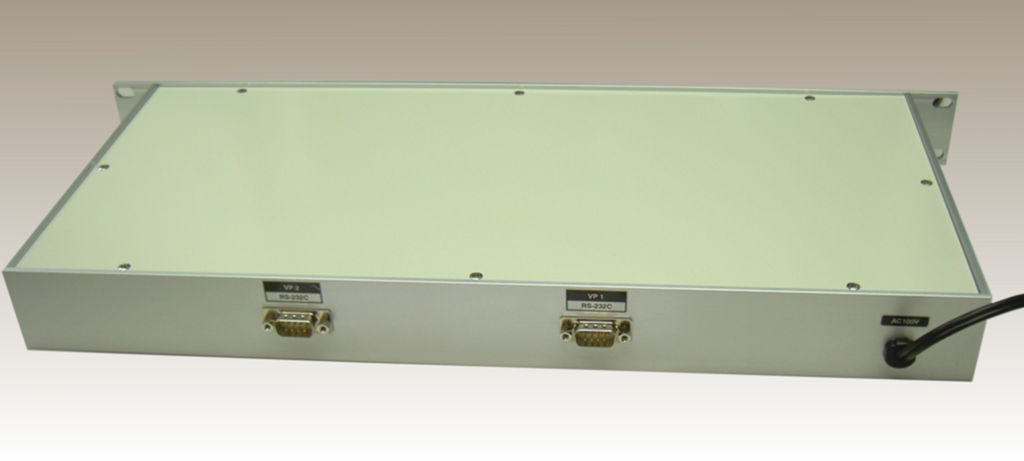

三洋製VP(LP−XP51)リモートコントロール

このインターフェースは三洋製VP(LP−XP51)制御用に作られたコントローラです。
RS−232C制御で電源、入力切替を行います。
VPの状態をボタンランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ、入力RGB x2系統
制御    : RS−232C x2系統
制御コネクタ: D-sub9Pオス x2系統
通信条件  : 19200bps,8bit、Stopbit1、Noパリティ
サイズ   : 482.6(w)*44(h)*200(d)
電源    : AC100V
使用基板  : SIGCON−88

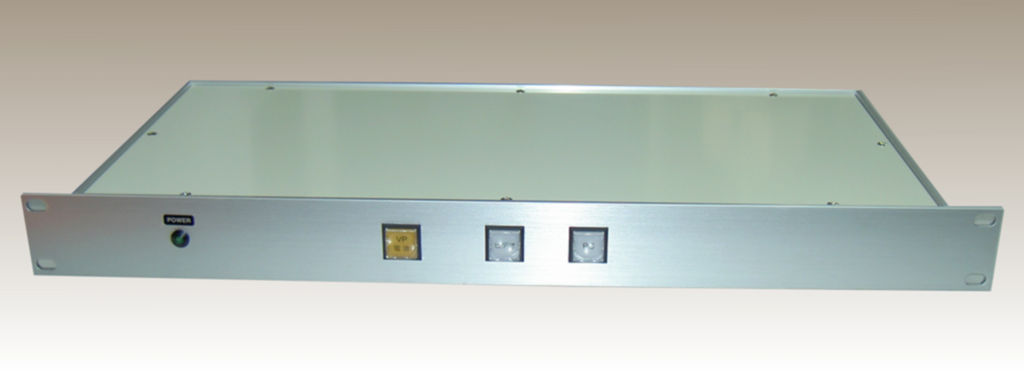

サンヨーVP制御ボックス(1台制御) LP-XU61

画像をクリックすると拡大画像を表示

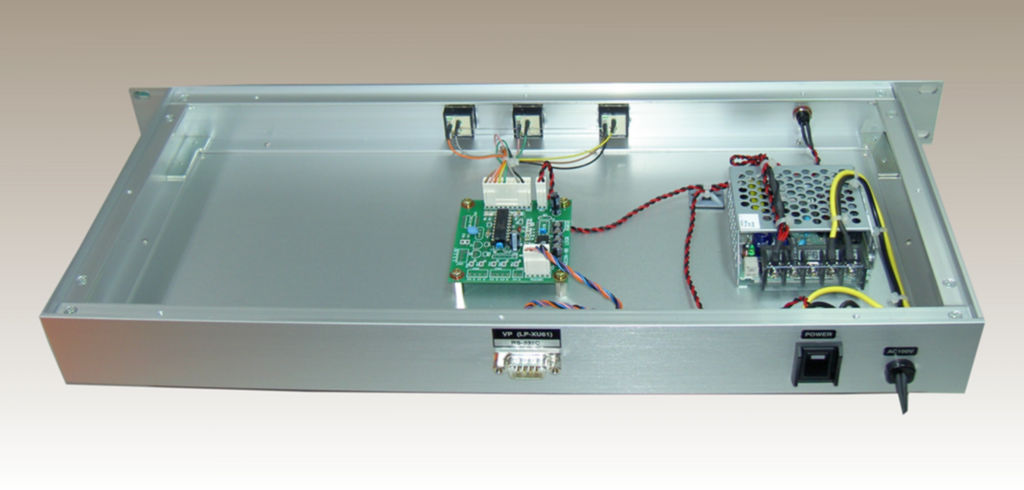

三洋製VP(LP−XU61)リモートコントロール

三洋製(LP−XU61)ビデオプロジェクタをRS-232Cで制御するボックスです。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ、入力RGB
制御    : RS−232C
制御コネクタ: D-sub9Pオス
通信条件  : 19200bps,8bit、Stopbit1、Noパリティ
サイズ   : 482.6(w)*44(h)*200(d)
電源    : AC100V
使用基板  : SIGCON−88

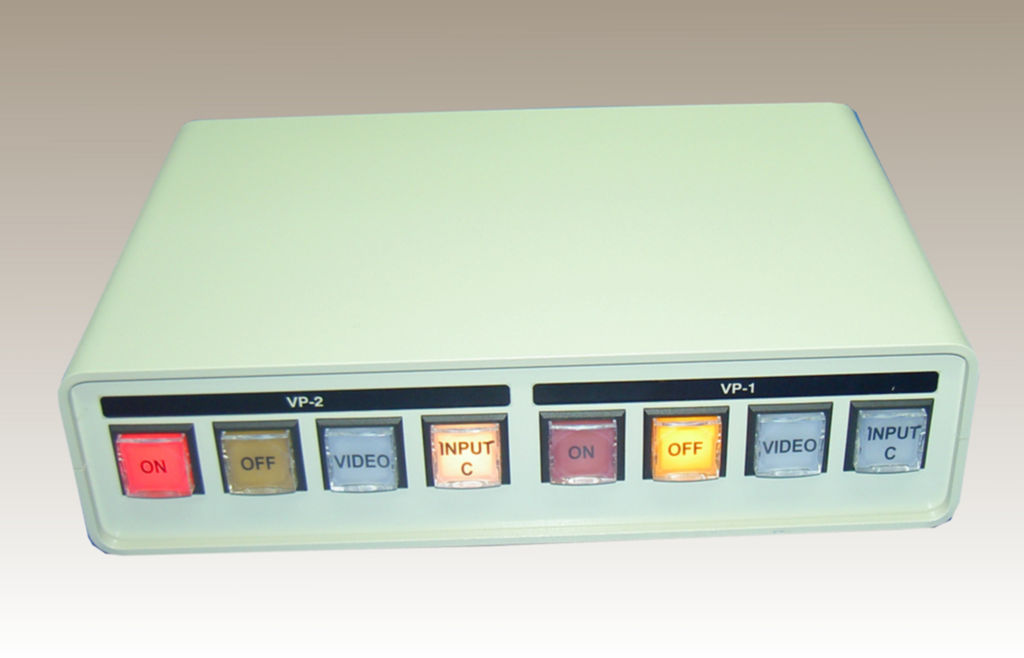

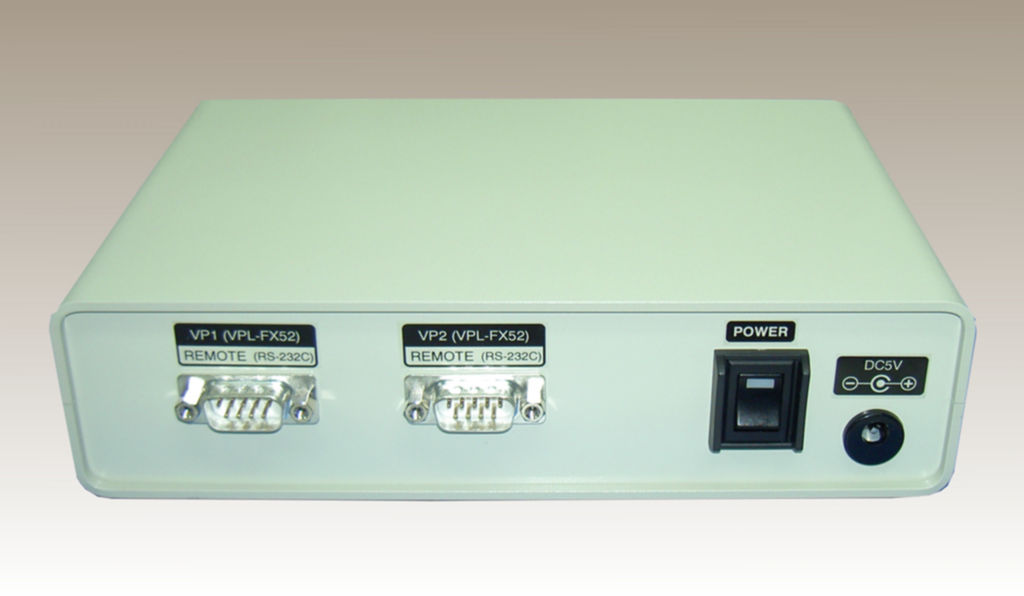

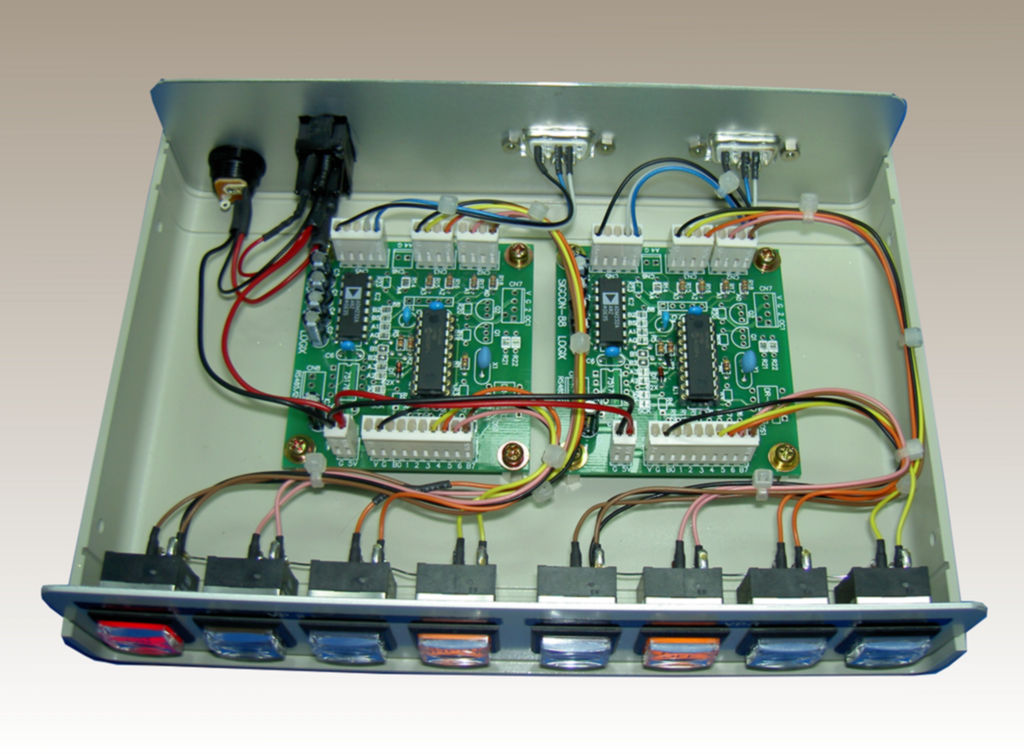

SONY VP制御ボックス(2台制御)VPL−FX52

画像をクリックすると拡大画像を表示

SONY製VP(VPL-FX52)リモートコントロール

C(VPL-FX52)2台をそれぞれRS-232Cで制御するボックスです。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ、入力RGB
制御    : RS−232C x2系統
制御コネクタ: D-sub9Pオス x2系統
通信条件  : 38400bps,8bit、Stopbit1、Evenパリティ
サイズ   : 200(w)*50(h)*140(d)
電源    : 付属ACアダプタ (DC5V)
使用基板  : SIGCON−88

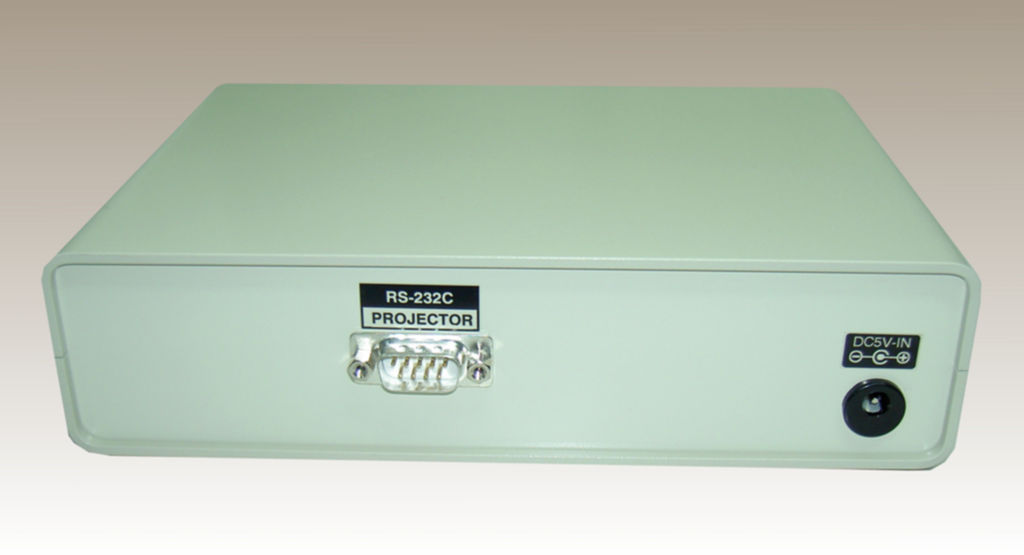

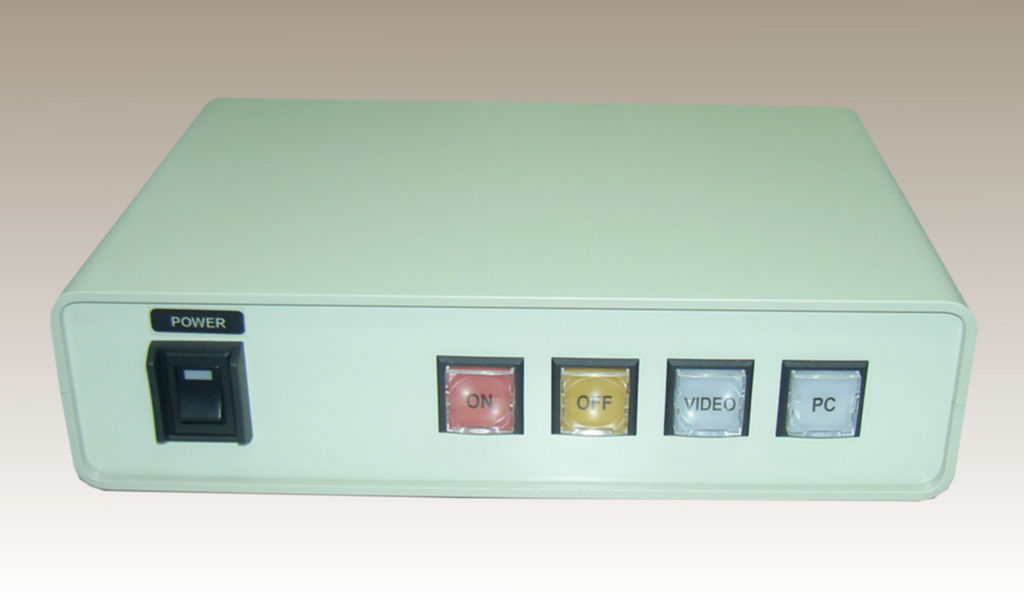

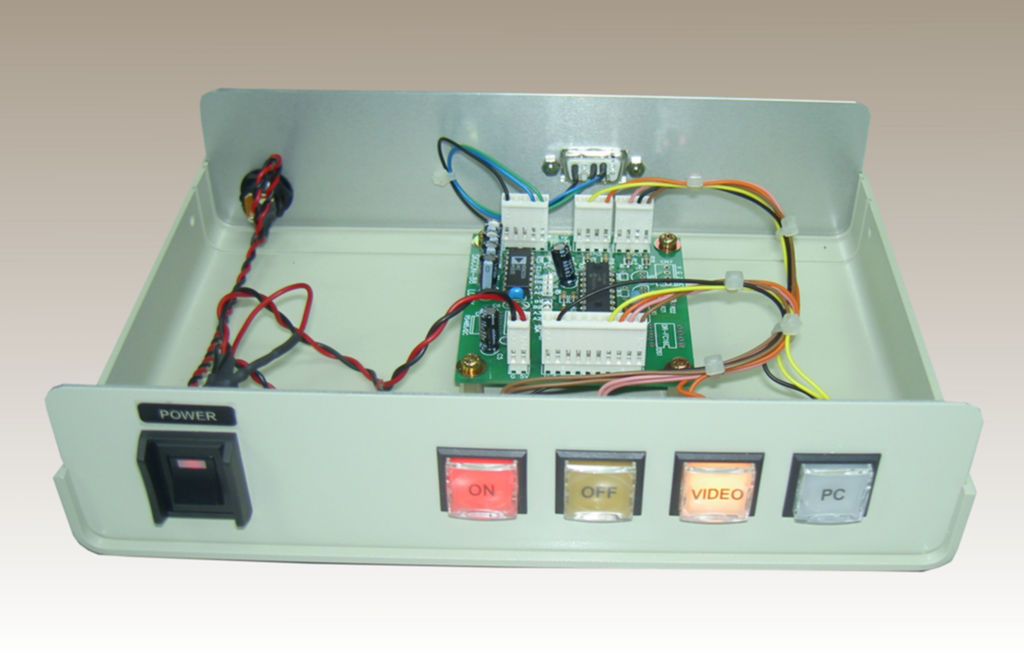

SONY VP制御ボックス VPL_CX61 VPL-PX35

画像をクリックすると拡大画像を表示

SONY製VP(VPL-CX61 VPL-PX35)リモートコントロール

SONY製ビデオプロジェクタをRS-232Cで制御するボックスです。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ、入力RGB
制御     : RS−232C
制御コネクタ: D-sub9Pオス
通信条件  : 38400bps,8bit、Stopbit1、Evenパリティ
サイズ    : 200(w)*50(h)*140(d)
電源     : 付属ACアダプタ (DC5V)
使用基板  : SIGCON−88

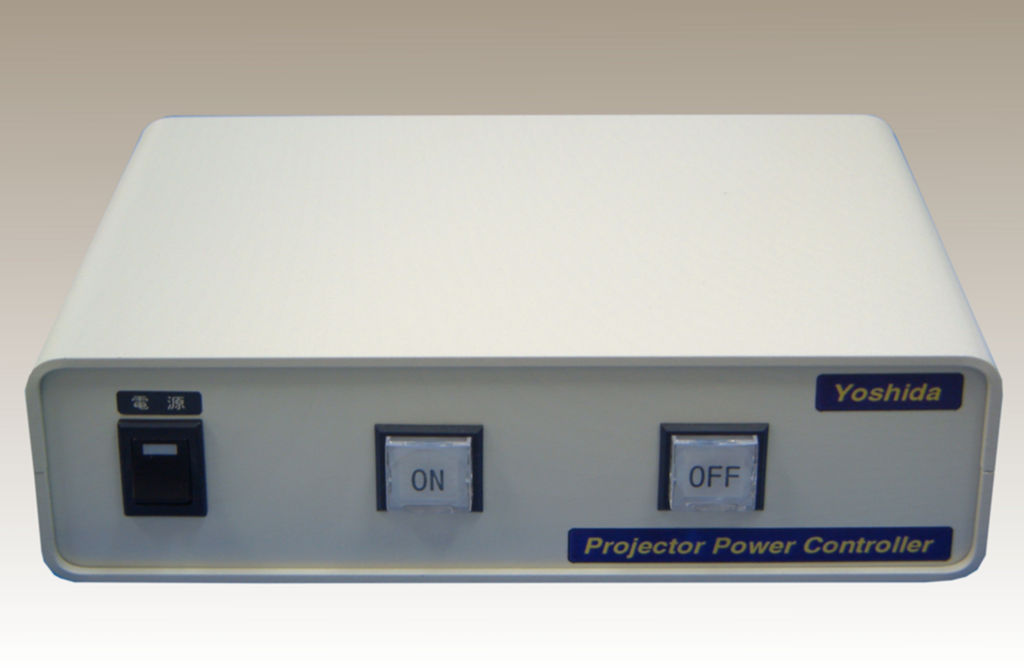

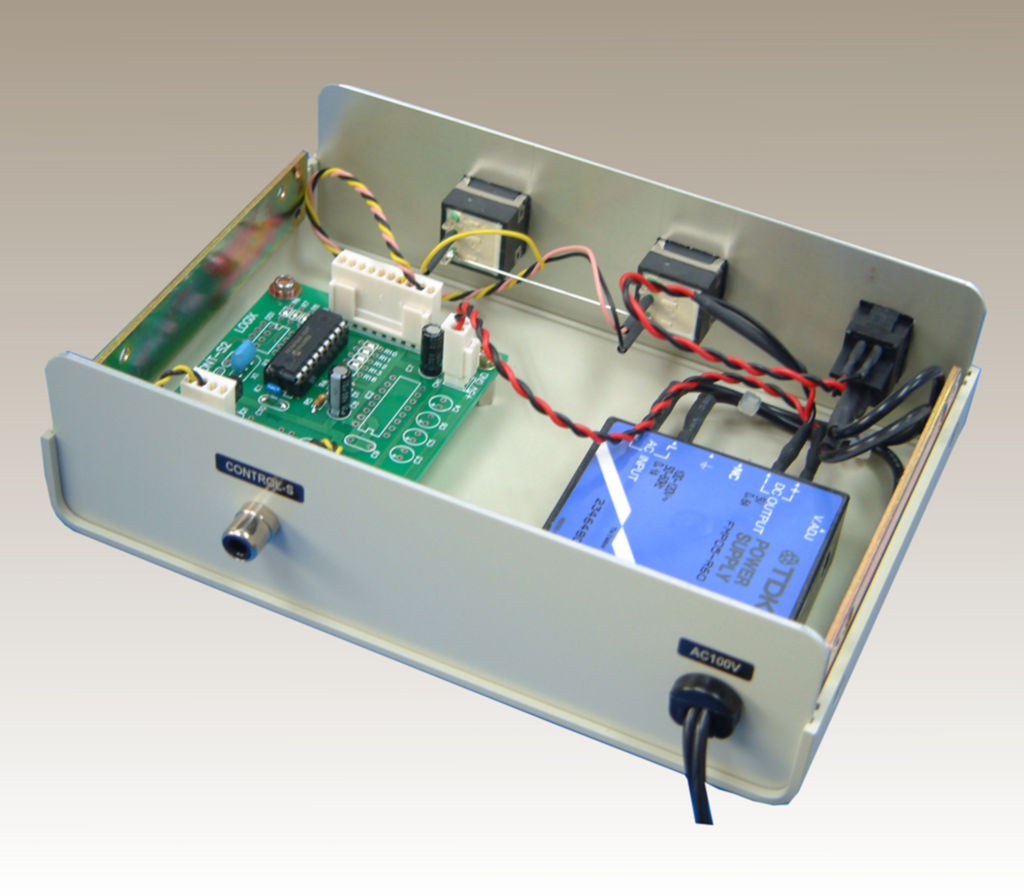

SONY VP制御ボックス VPL_PX11

画像をクリックすると拡大画像を表示

SONY製VP(VPL-PX11)リモートコントロール

SONY製ビデオプロジェクタをコントロールSで制御するボックスです。
VPの状態はモニター出来ませんのでランプはつきません。

制御内容  : 電源オン/オフ、入力ビデオ、入力INPUT-1
制御    : コントロールS
制御コネクタ: RCAピン
通信条件  :
サイズ   : 200(w)*50(h)*140(d)
電源    : AC100V(今後はDC入力に変更予定)
使用基板  : P2CONT-S2

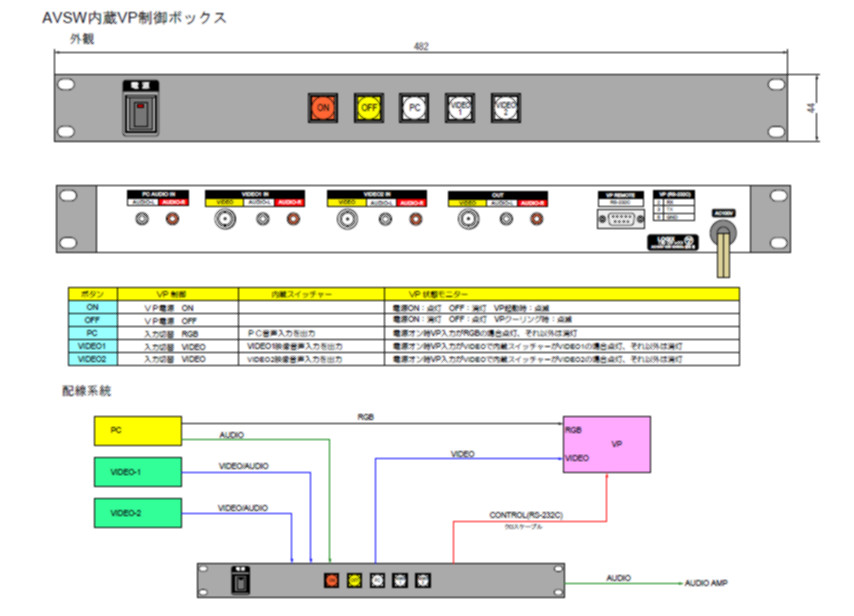

AVスイッチ内蔵 VP制御ボックス(1台制御) EMP-1810



画像をクリックすると拡大画像を表示

エプソン製VP(EMP-1815)制御ボックス
ビデオ系入力切替スイッチャー内蔵


エプソン製(EMP-1815)ビデオプロジェクタをRS-232Cで制御するボックスです。
VPにはビデオ入力が1系統しかないため、このボックス内のAVSWで2入力のビデオ
信号を切替VPに出力します。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力ビデオ(2系統)、入力RGB
制御    : RS−232C
制御コネクタ: D-sub9Pオス
通信条件  : 9600bps,8bit、Stopbit1、Noパリティ
サイズ   : 482.6(w)*44(h)*200(d)
電源    : AC100V
使用基板  : SIGCON−88

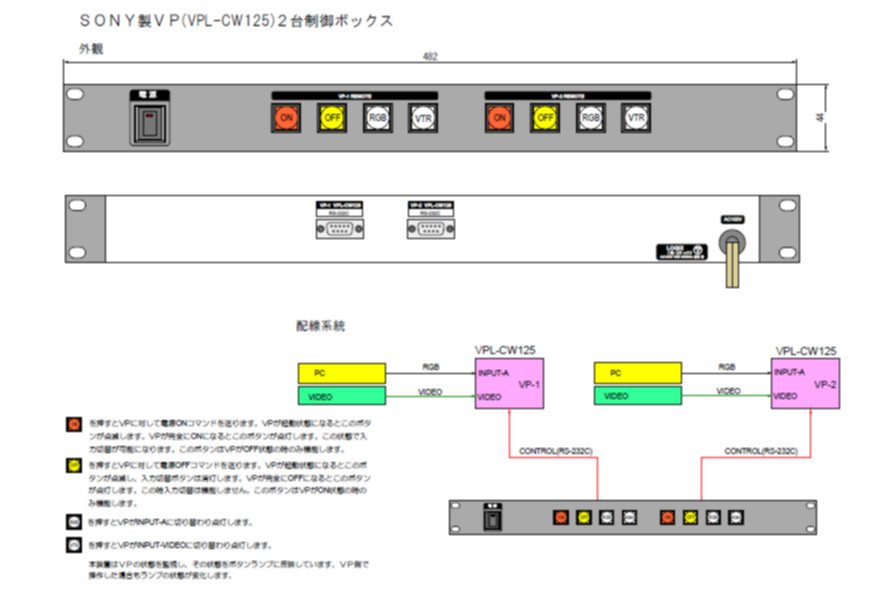

SONY VP制御ボックス(2台制御) VPL-CW125



画像をクリックすると拡大画像を表示

SONY製VP(VPL-CW125*2)制御ボックス

SONY製(VPL-CW125)ビデオプロジェクタをRS-232Cで制御するボックスです。
2台分の制御機能を内蔵しています。
VPの状態を常にモニターし、その状態をランプに反映します。

制御内容  : 電源オン/オフ、入力VTR(INPUT-VIDEO)、入力RGB(INPUT-A)
制御     : RS−232C
制御コネクタ: D-sub9Pオス
通信条件  : 38400bps,8bit、Stopbit1、Evevパリティ
サイズ   : 482.6(w)*44(h)*200(d)
電源     : AC100V
使用基板  : SIGCON−88

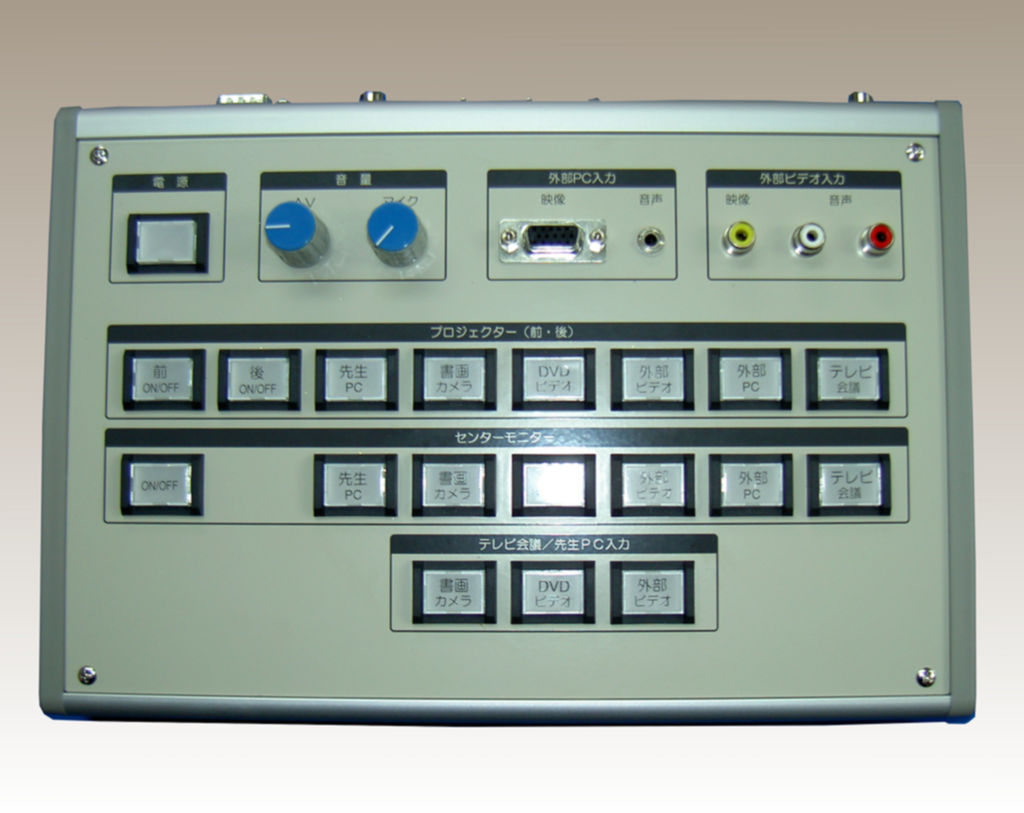

視聴覚AVコントロールパネル01

画像をクリックすると拡大画像を表示

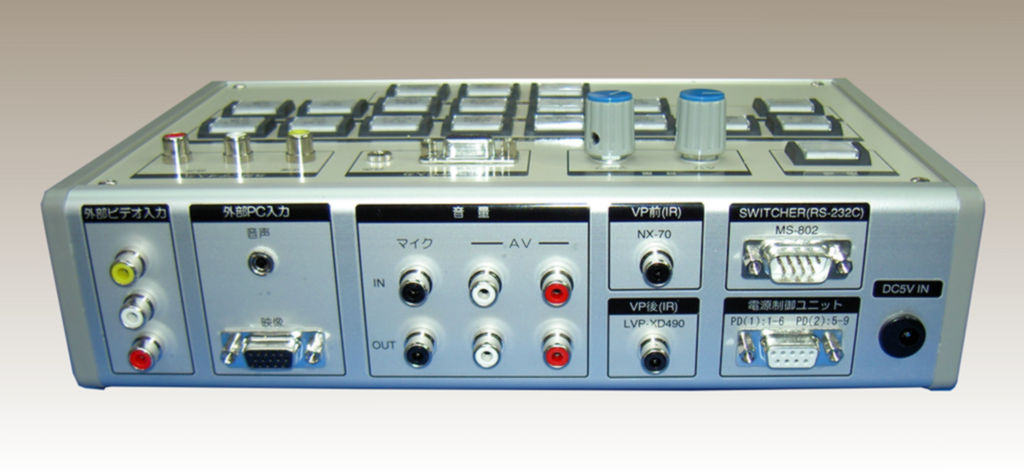

視聴覚AVコントロールパネル

視聴覚室用AVスイッチャー、ビデオプロジェクタを制御するパネルです。

制御機器   :AVスイッチャー(イメージニクス製MS-802) RS-232C
        VP  (日立製 NX-70)         赤外線制御
        VP  (三菱製 LVP-XD4900NX-70) 赤外線制御
          電源制御ユニット             接点制御
音声レベル調整:パネル面のマイク入力、音声入力に入力された信号の
        レベルを調整可能
制御コネクタ: MS-802 D-sub9Pオス
        NX-70         RCAピン
        NX-LVP-XD4900  RCAピン
        電源制御ユニット  D-sub9Pメス
サイズ    :270(w)*70(h)*180(d)
電源     :ACアダプタ(DC5V)
使用基板   :CPU877-2

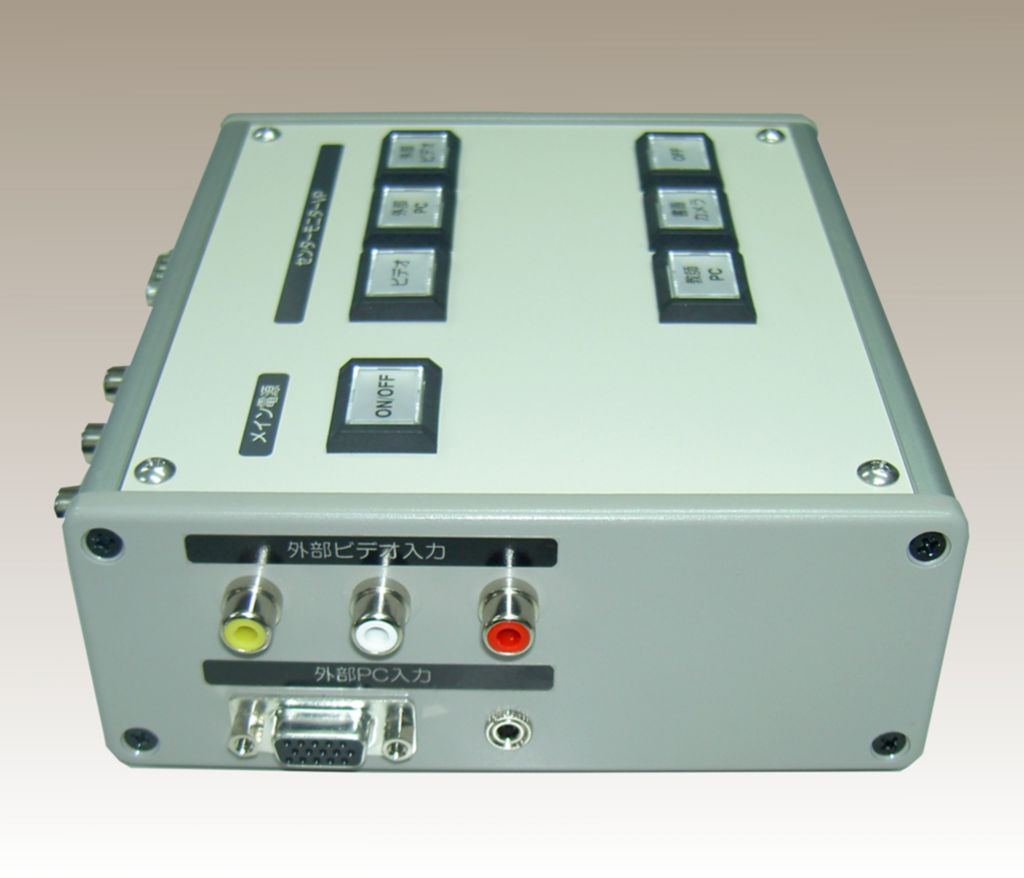

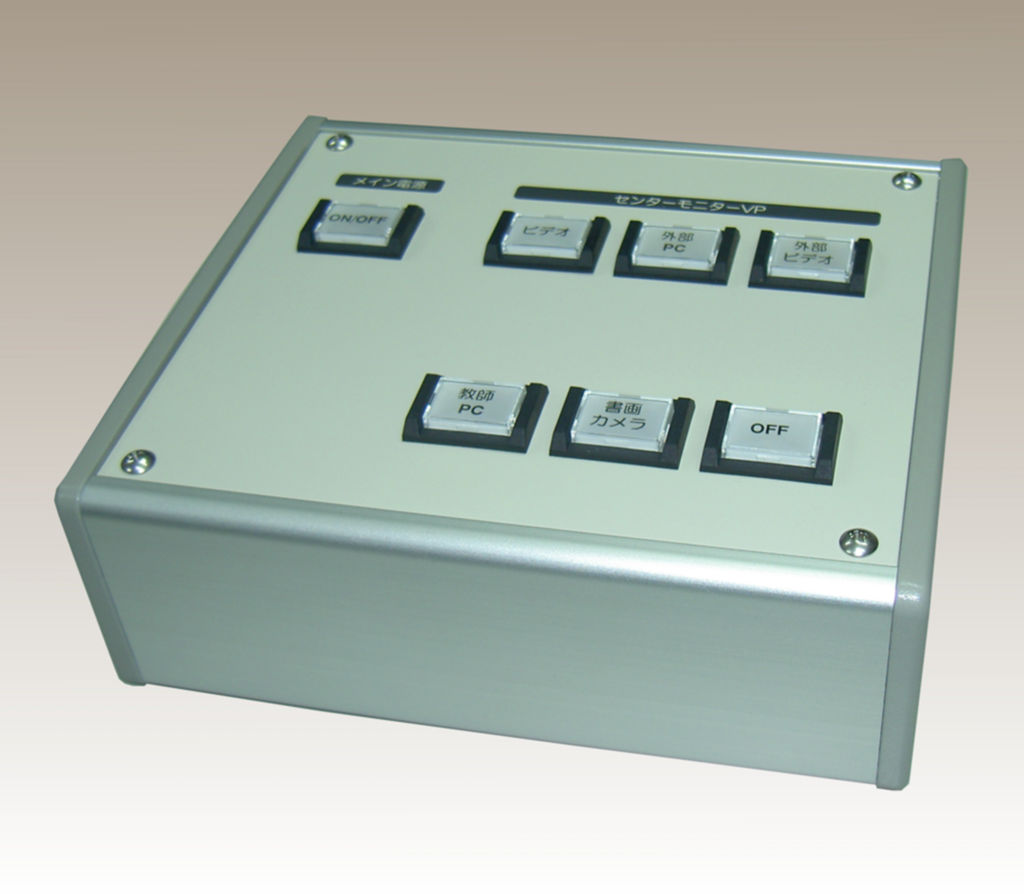

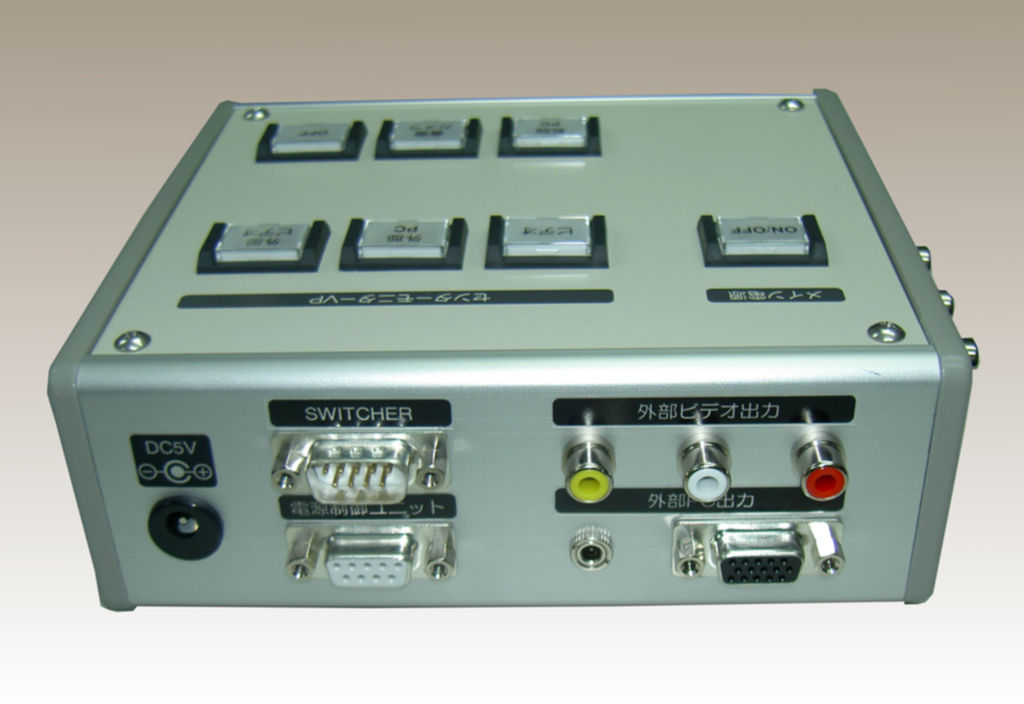

視聴覚AVコントロールパネル02

画像をクリックすると拡大画像を表示

視聴覚AVコントロールパネル

視聴覚室用AVスイッチャー制御するパネルです。持込PC用の
映像音声入出力端子を装備します。

制御機器  : AVスイッチャー(イメージニクス製MS-801) RS-232C
          電源制御ユニット 接点制御

制御コネクタ: MS-801 D-sub9Pオス
          電源制御ユニット  D-sub9Pメス

サイズ    : 160(w)*55(h)*140(d)
電源     : ACアダプタ(DC5V)
使用基板  : CPU877-2

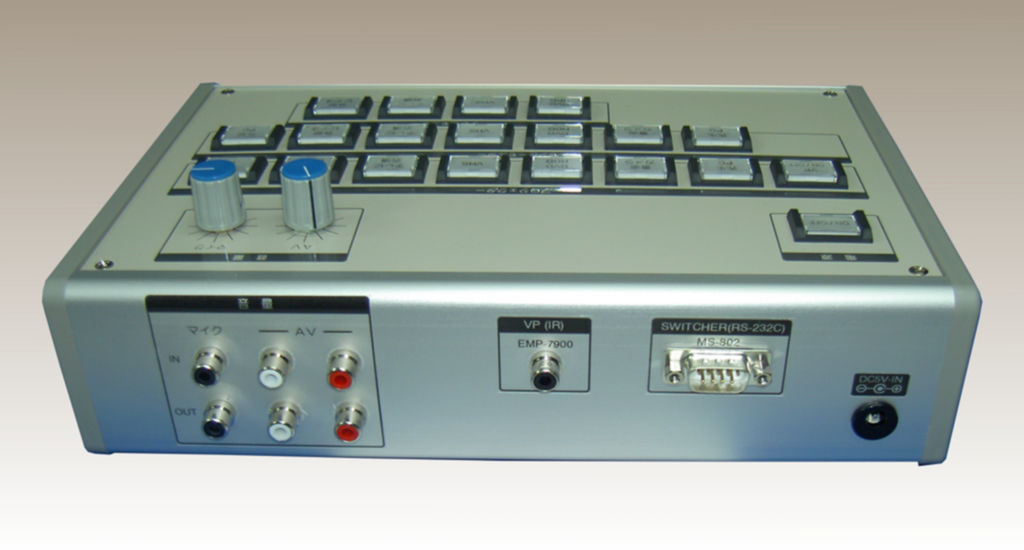

視聴覚AVコントロールパネル03
画像をクリックすると拡大画像を表示

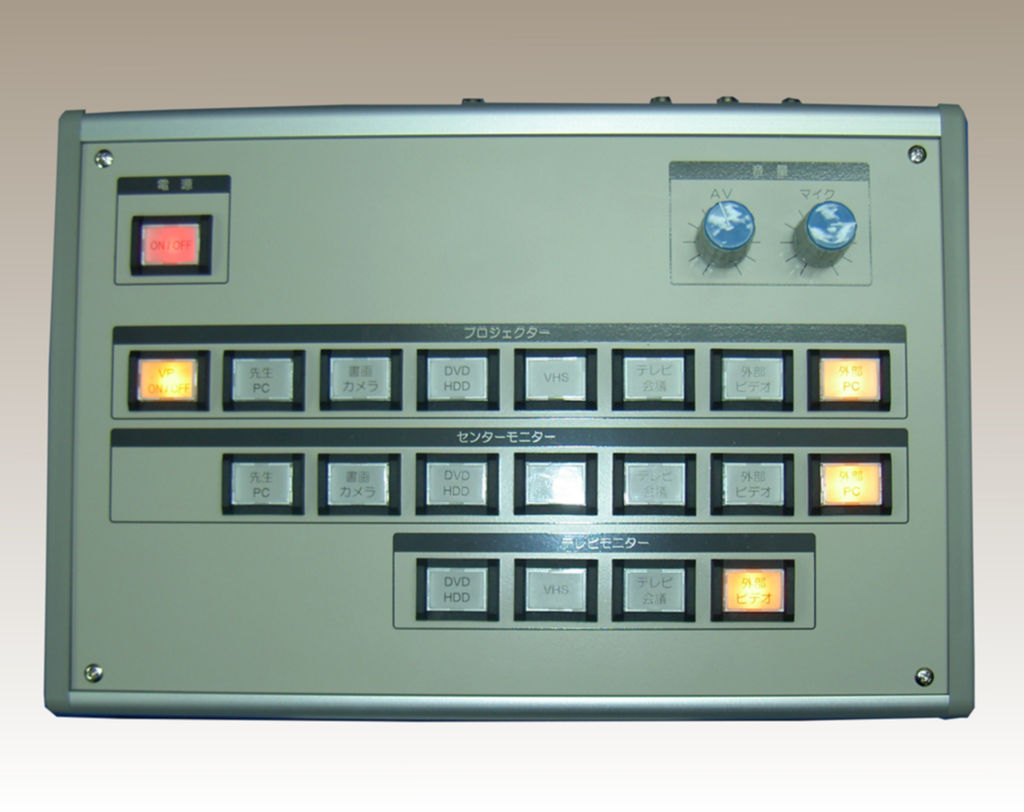

視聴覚AVコントロールパネル

視聴覚室用AVスイッチャー、ビデオプロジェクタを制御するパネルです。

制御機器  : AVスイッチャー(イメージニクス製MS-802) RS-232C
          VP  (エプソン製 EMP-7900) 赤外線制御

音声レベル調整 : 後面のマイク入力、音声入力に入力された信号の
             レベルを調整可能

制御コネクタ: MS-802 D-sub9Pオス
          EMP-7900 RCAピン

サイズ    : 270(w)*70(h)*180(d)
電源     : ACアダプタ(DC5V)
使用基板  : CPU877-2

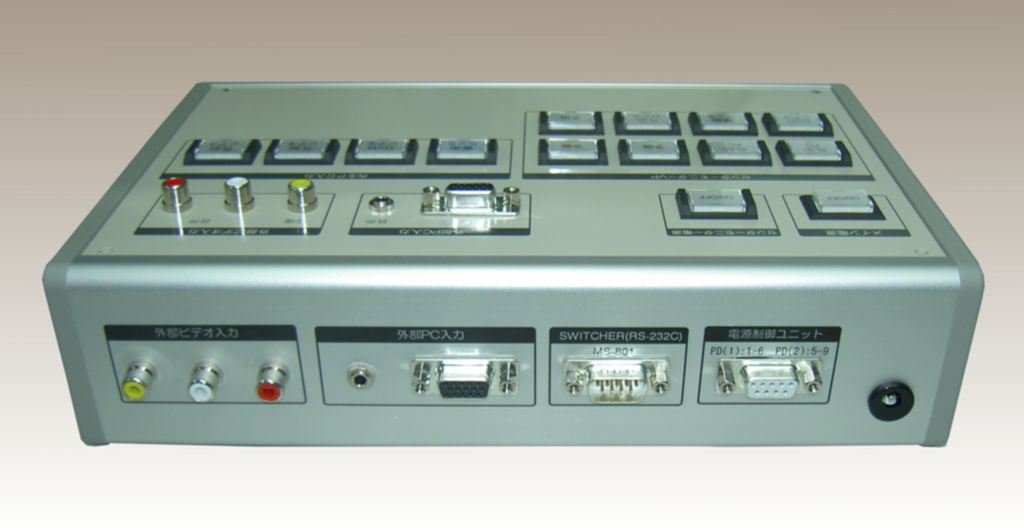

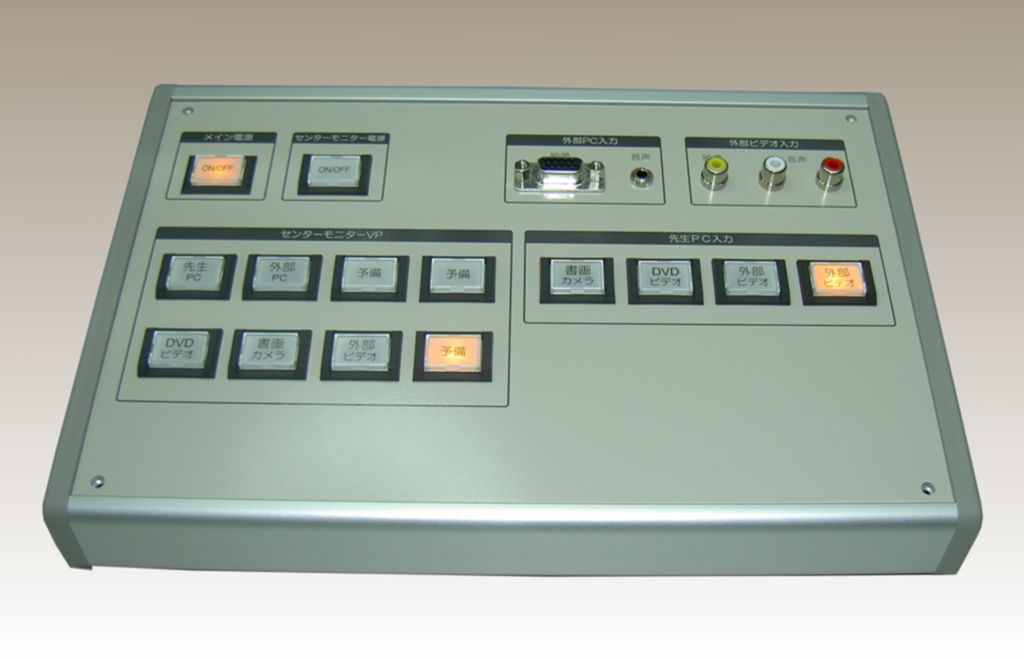

視聴覚AVコントロールパネル04
画像をクリックすると拡大画像を表示

視聴覚AVコントロールパネル

視聴覚室用AVスイッチャー、電源ユニットを制御するパネルです。

制御機器  : AVスイッチャー(イメージニクス製MS-801) RS-232C
          電源制御ユニット             接点制御

音声レベル調整 : パネル後面にマイク入出力、音声入出力端子を装備

制御コネクタ: MS-802 D-sub9Pオス
          電源制御ユニット  D-sub9Pメス

サイズ    : 270(w)*70(h)*180(d)
電源     : ACアダプタ(DC5V)
使用基板  : CPU877-2





視聴覚AVコントロールパネル04
画像をクリックすると拡大画像を表示

視聴覚AVコントロールパネル

視聴覚室用AVスイッチャー、電源ユニットを制御するパネルです。

制御機器  : AVスイッチャー(イメージニクス製MS-801) RS-232C
          電源制御ユニット             接点制御

音声レベル調整 : パネル後面にマイク入出力、音声入出力端子を装備

制御コネクタ: MS-802 D-sub9Pオス
          電源制御ユニット  D-sub9Pメス

サイズ    : 270(w)*70(h)*180(d)
電源     : ACアダプタ(DC5V)
使用基板  : CPU877-2

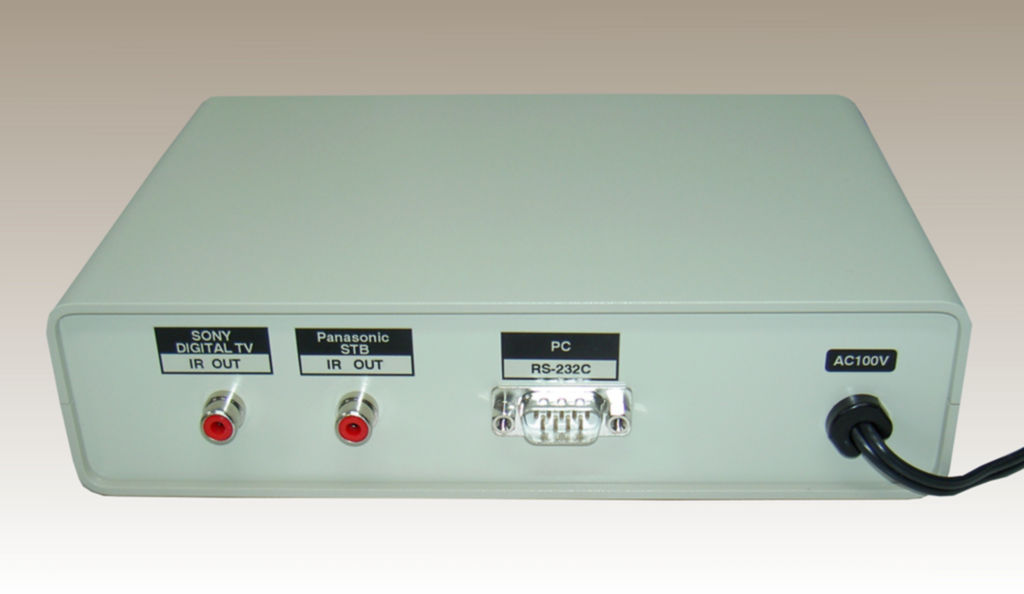

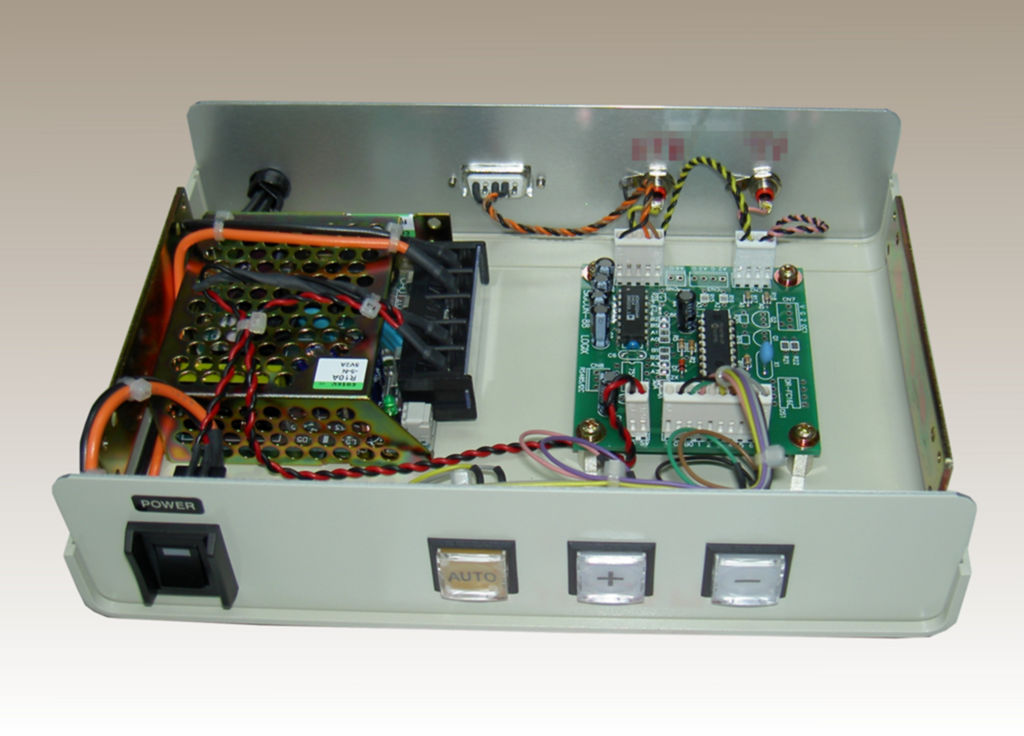

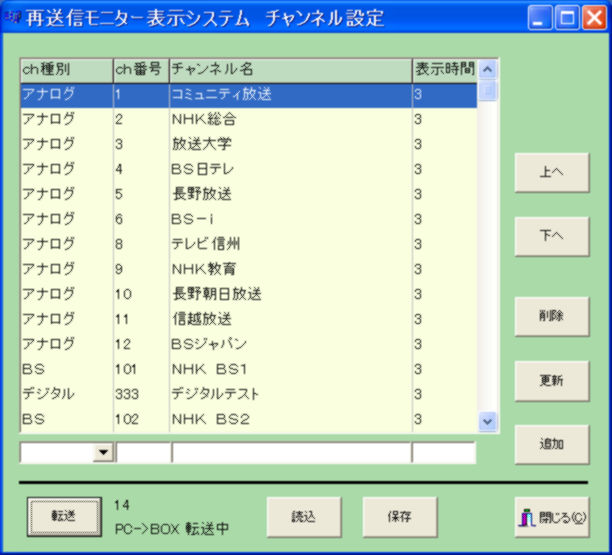

CATVチャンネルモニター
画像をクリックすると拡大画像を表示

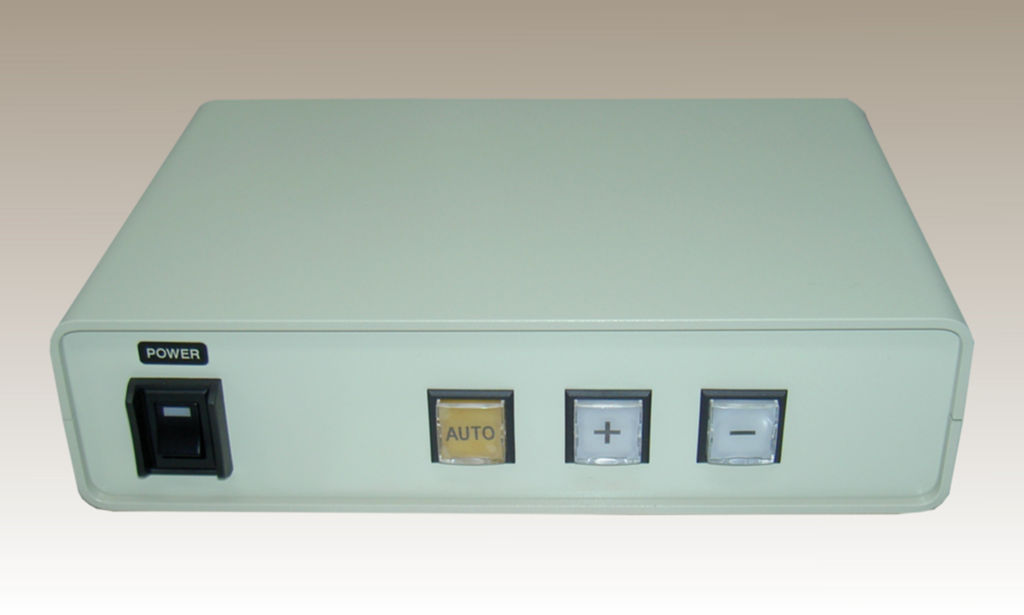

CATV送出チャンネルモニターシステム

CATVにおいて送出しているチャンネルを1台のTVで順次モニターする
装置です。本装置は接続されたSTB(デジタルチューナー)と
テレビを赤外線信号で制御します。制御するチャンネルのアサインと順番は
PCソフトで設定製ます。

制御機器  : STB (パナソニック製) 赤外線制御
          テレビ(ソニー製)     赤外線制御

PCインターフェース : RS−232C

手動操作 : 手動で切替を+/−できます。

制御コネクタ: MS-802 D-sub9Pオス
          電源制御ユニット  D-sub9Pメス

サイズ    : 200(w)*50(h)*140(d)
電源     : ACアダプタ(DC5V)
使用基板  : CPU877-2

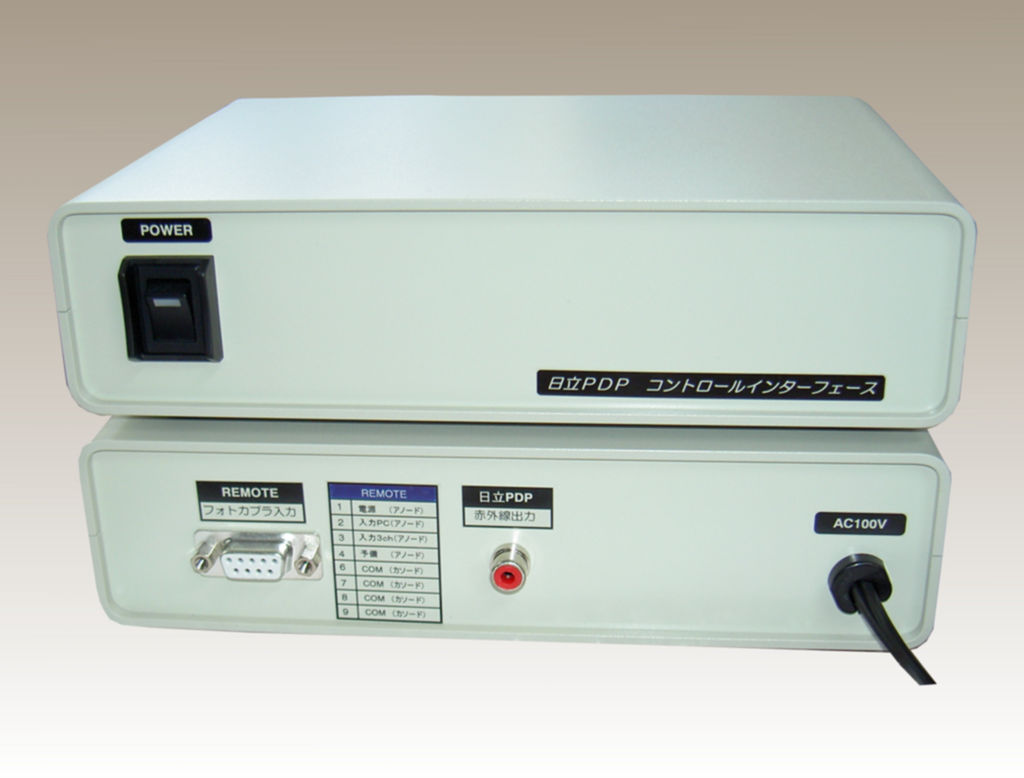

日立PDPコントロールボックス 接点入力→赤外線リモコン信号
画像をクリックすると拡大画像を表示

日立PDPを接点から赤外線信号に変換して制御するインターフェースボックス

背面パネルのD-subコネクタから入力された接点信号を受けて
日立製PDP用の赤外線信号を出力します。

制御機器  : PDP (日立製) 赤外線制御

制御内容  : 電源、PC、CH3

制御コネクタ: 接点入力 D-sub9Pメス

サイズ    : 200(w)*50(h)*140(d)
電源     : AC100V
使用基板  : P2CONT-S2

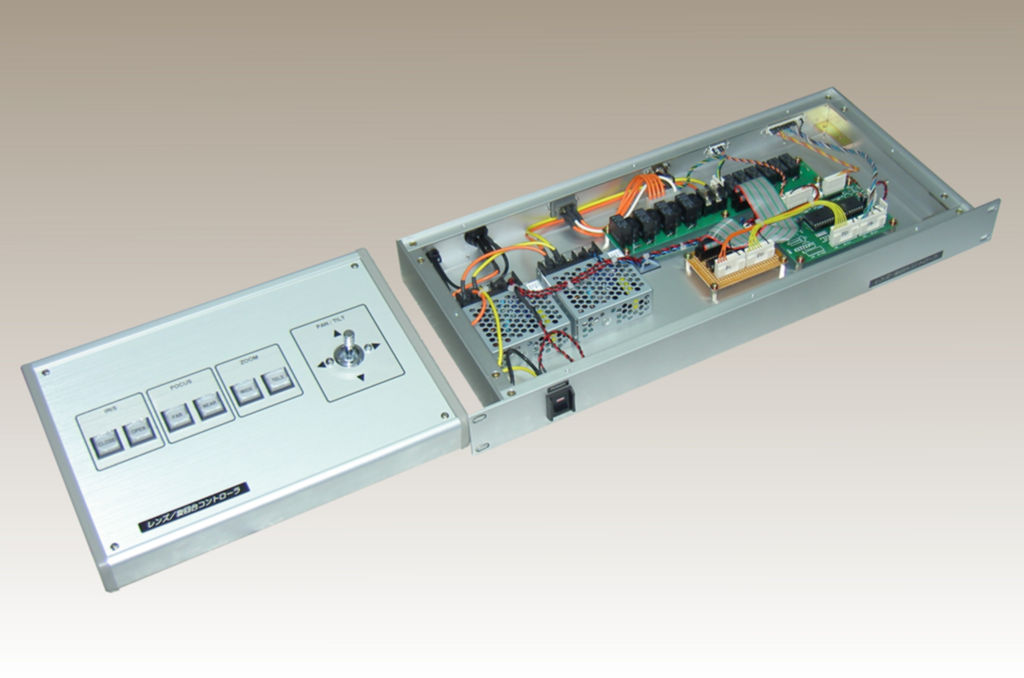

監視カメラコントロール
画像をクリックすると拡大画像を表示

監視カメラの旋回台とレンズを手動やPCで制御

監視カメラの旋回とレンズを手動と外部PCなどからRS-232Cで制御
する装置です。制御パネルとインターフェースボックスの2ピース構成


旋回台制御: 接点制御 PAN/TILT
レンズ制御:  DC制御  ZOOM,FOCUS,IRIS

PCインターフェース : RS−232C

パネルサイズ : 270(w)*70(h)*180(d)
インターフェースサイズ : EIA1U(奥行き200)
電源     : AC100V
インターフェース使用基板  : CPU877-2

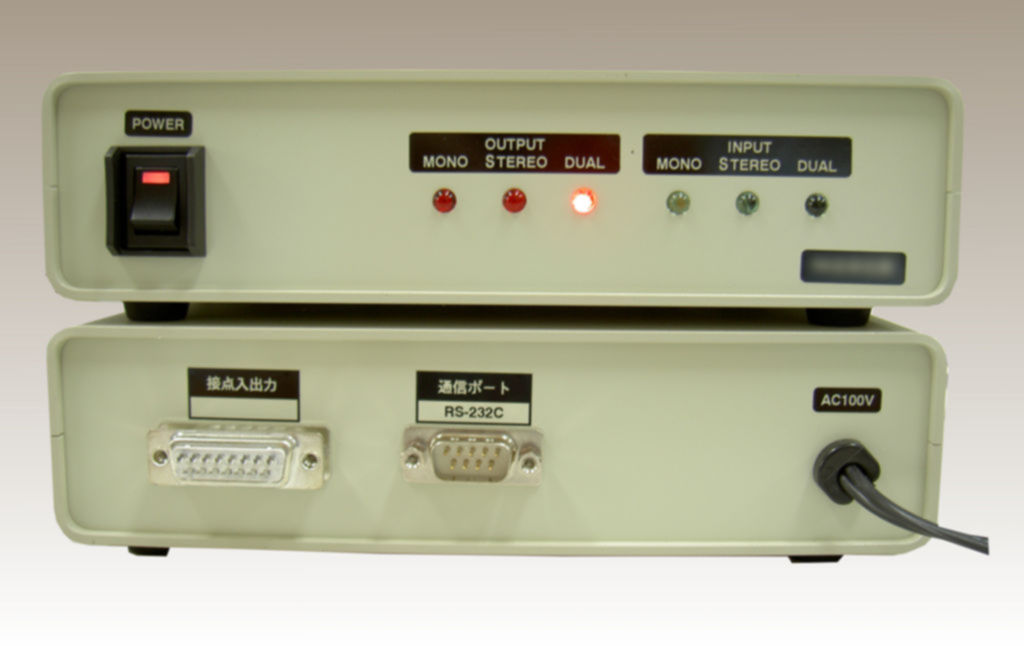

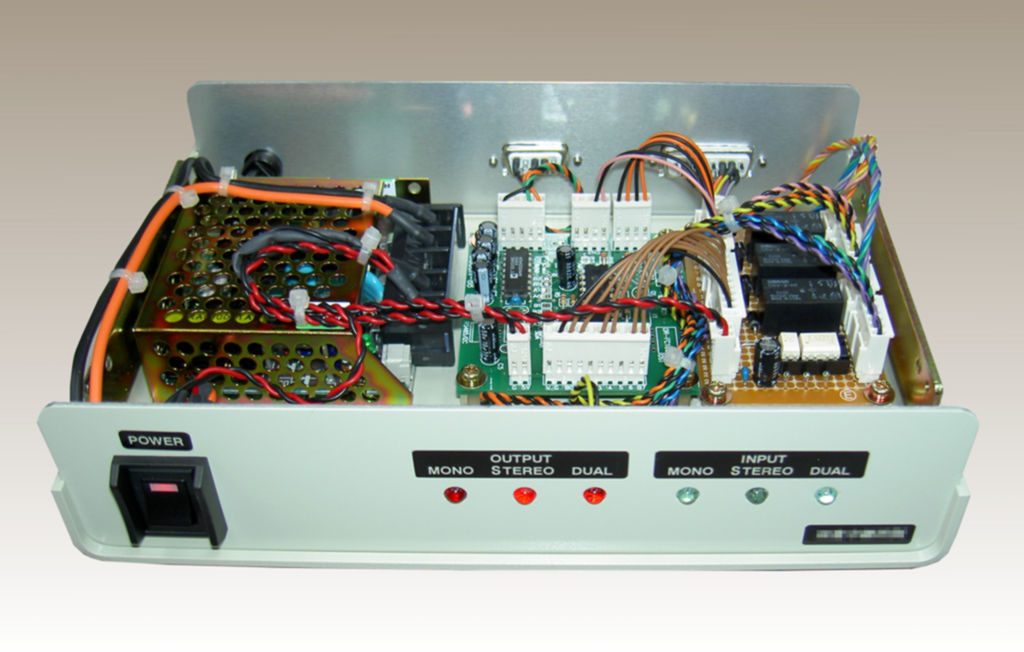

パラレル信号をシリアル電送
画像をクリックすると拡大画像を表示

接点信号3点(変調器制御用)をシリアル回線を経由して伝送

接点信号3点(変調器制御用)をシリアルで伝送し、受信側で接点信号
に変換する装置です。送信3点受信3点を相互に伝送できます。
今回は変調器制御用として制作していますが、汎用として使用できます。
シリアルはRS−232Cレベルです。光メディアコンバータなどを使用することで
遠隔地に伝送することができます。

接点入力 : 3点
接点出力 : 3点
シリアルインターフェース(入出力) : RS−232C

制御コネクタ: 接点入出力 D-sub15pメス
          RS-232C D-sub9Pオス

サイズ    : 200(w)*50(h)*140(d)
電源     : AC100V
使用基板  : SIGCON-88 他

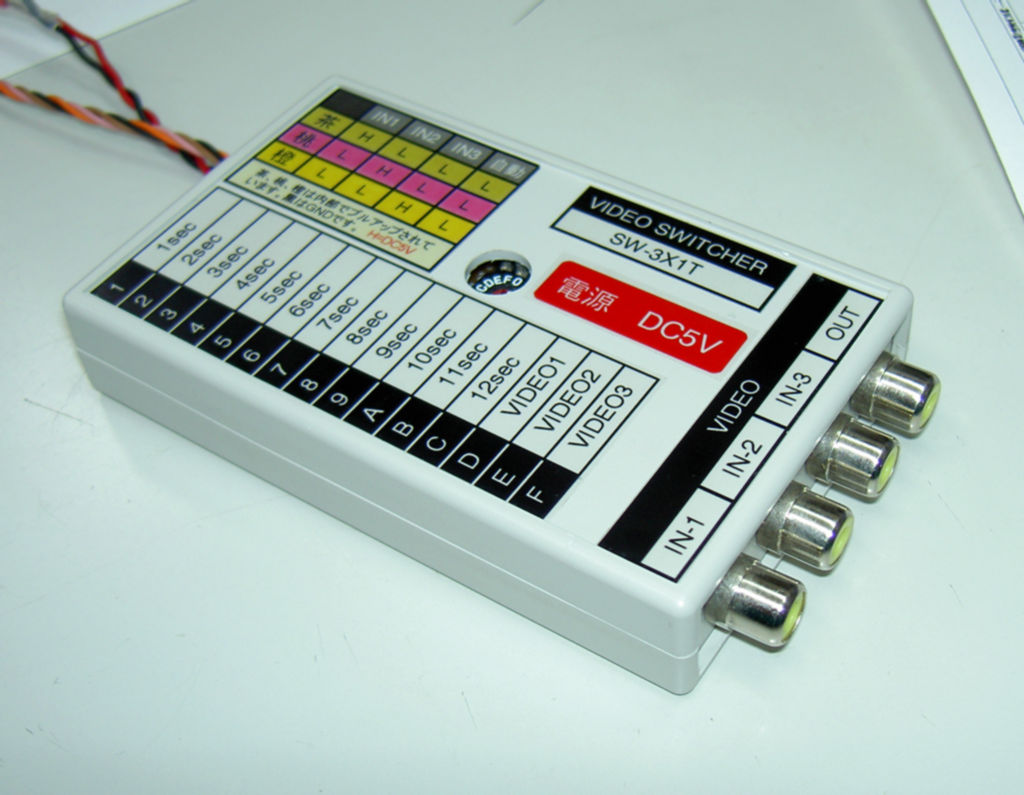

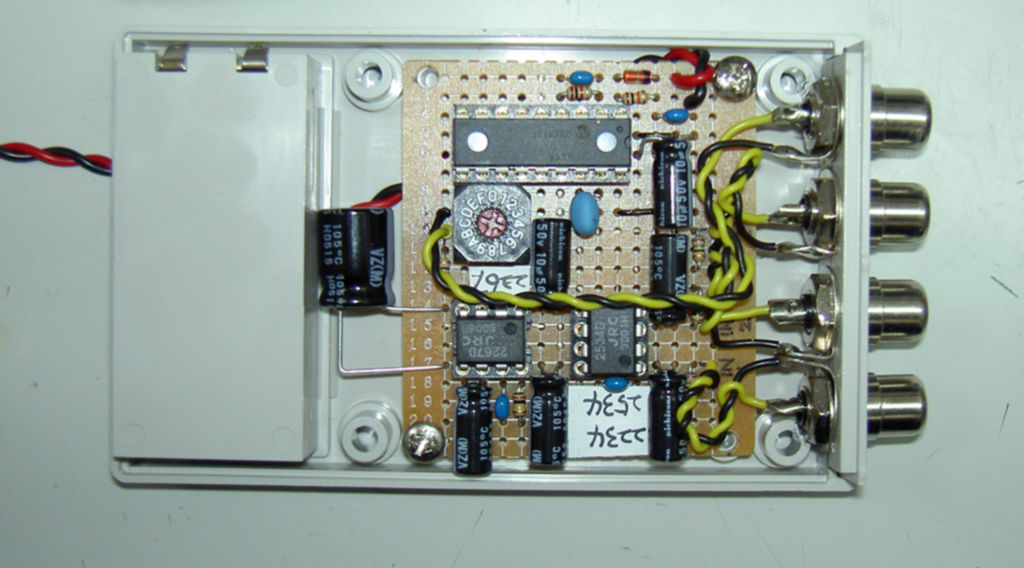

超小型ビデオ信号シーケンシャルスイッチャー 3入力1出力
画像をクリックすると拡大画像を表示

小型映像シーケンシャルスイッチャー

C3つの映像信号を入力し、ロータリースイッチで設定した時間で順次切り替え
出力するシーケンシャルスイッチャーです。ロータリースイッチの切替で切替を
固定することができます。

映像入力  : コンポジットビデオ信号  3系統
映像出力  : コンポジットビデオ信号  1系統

切替インターバル: 1,2,3,4,5,6,7,8,9,10,11,12秒
切替固定     : 入力1,入力2,入力3

サイズ    : 61(w)*18.5(h)*100(d)
電源     : ACアダプタ(DC5V) 電池駆動はできません
使用基板  : 信号変換基板は使用しておりません。試作品です。

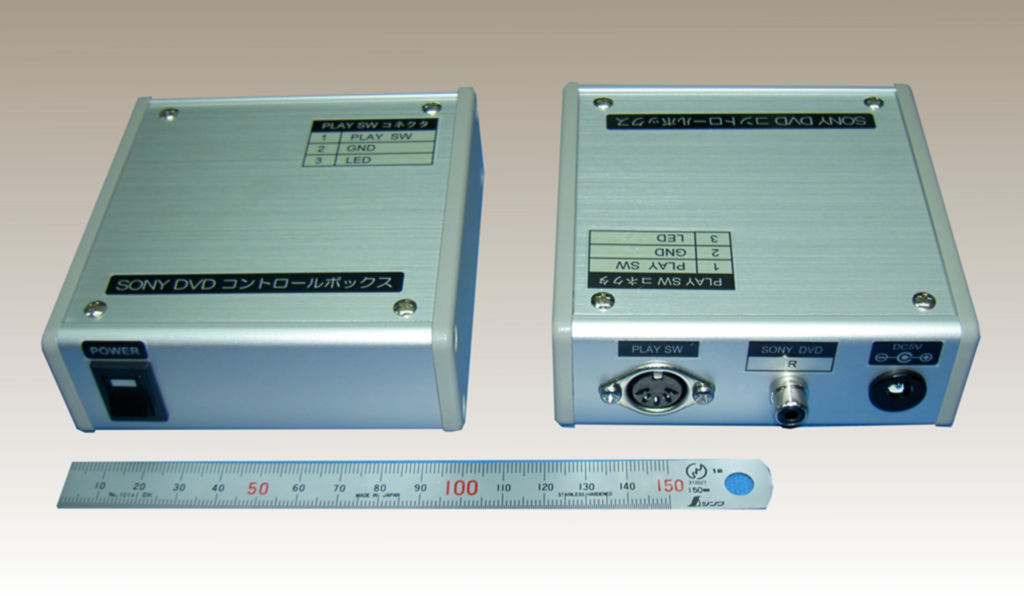

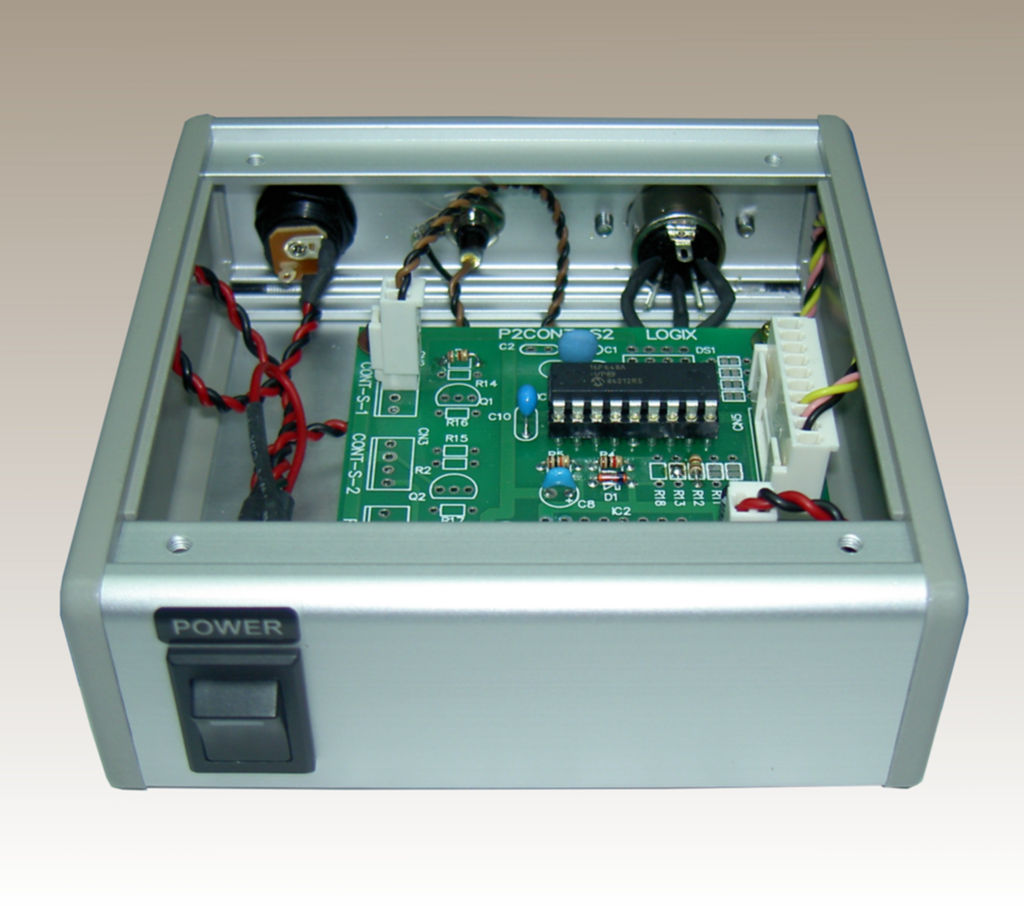

ソニーDVDコントロールインターフェースボックス
画像をクリックすると拡大画像を表示

SONY DVD 接点→赤外線変換ボックス

自照式ボタンを接続し、ソニー製DVD用のプレイコマンドを出力するインターフェースボックスです

制御機器  : DVD (ソニー製) 赤外線制御

サイズ    : 100(w)*40(h)*100(d)
電源     : ACアダプタ(DC5V)
使用基板  : P2CONT-S2

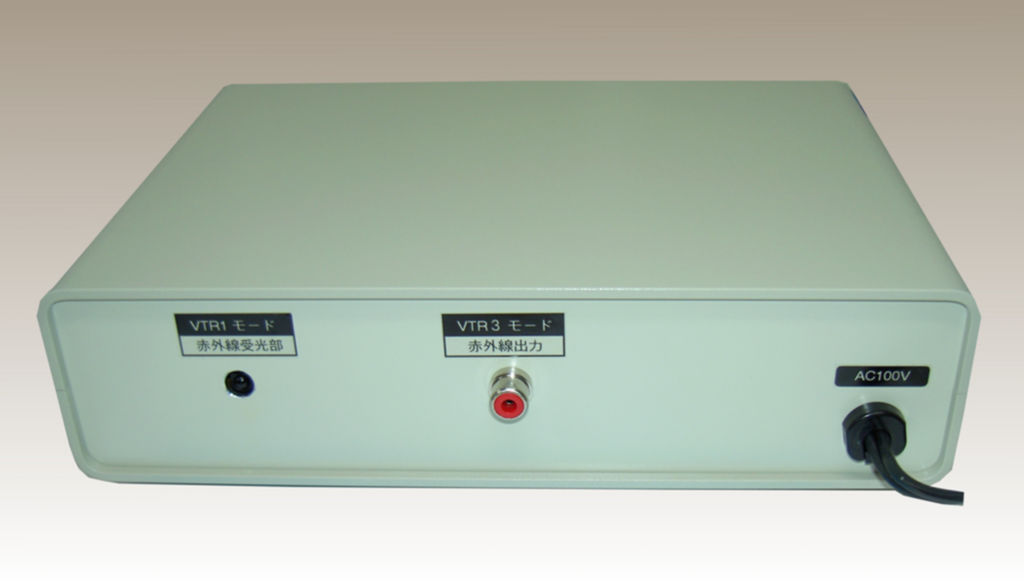

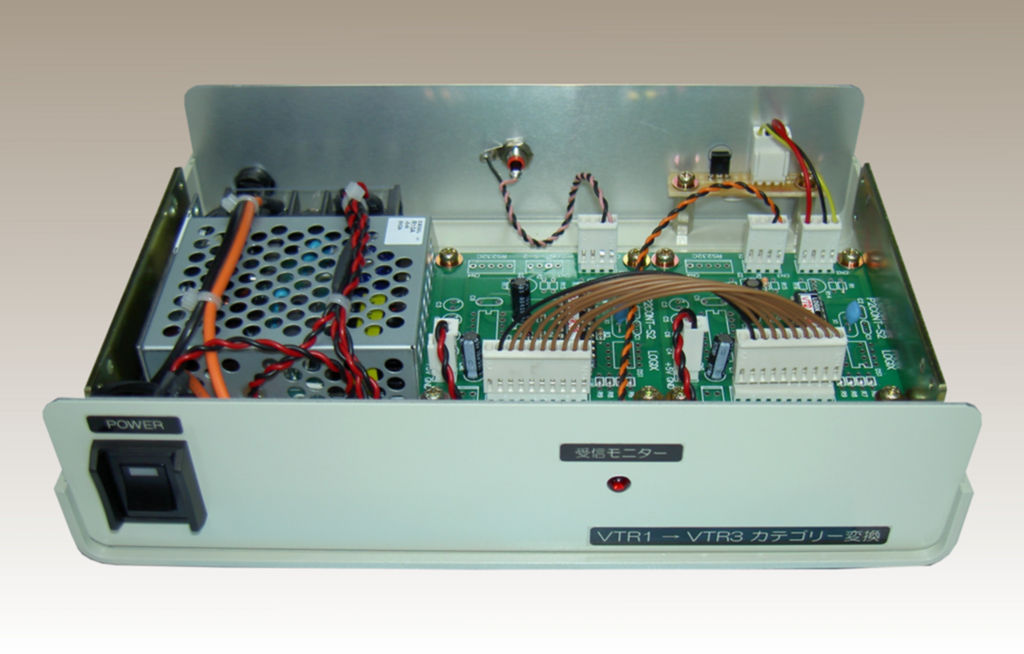

ソニーVTR用赤外線信号カテゴリー変換ボックス
画像をクリックすると拡大画像を表示

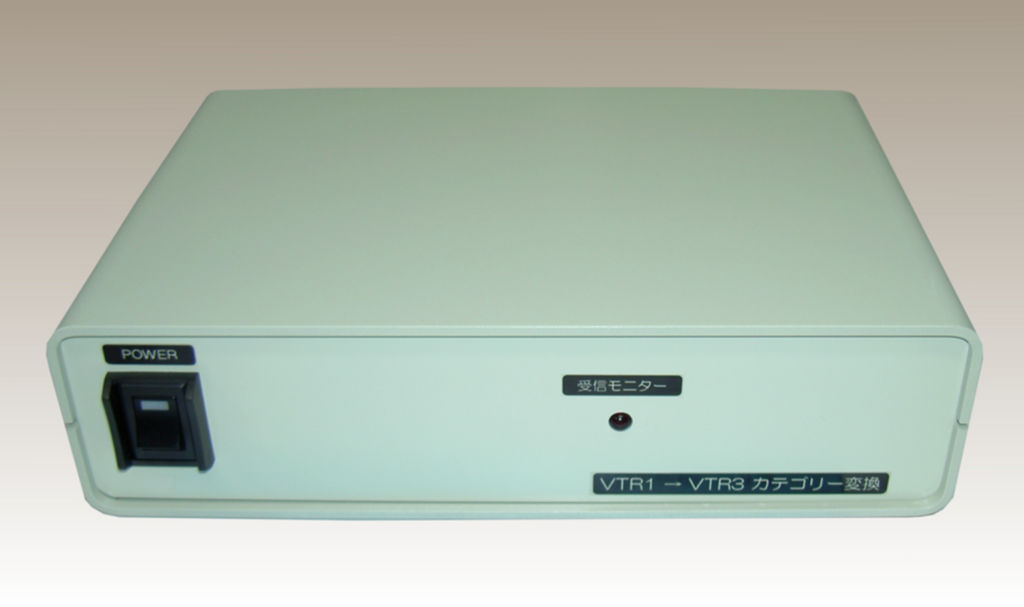

SONY VTR用赤外線信号変換ボックス

ソニーVTR1モード赤外線コマンドをソニーVTR3モード赤外線コマンドに変換します。
カテゴリーのみ変換していますのでコマンド(STOP,PLAY等)はそのまま透過します。

入力信号  : VTR (ソニー製) コマンドモードVTR1 赤外線リモコン信号
出力信号  : VTR (ソニー製) コマンドモードVTR3 赤外線リモコン信号

サイズ    : 200(w)*50(h)*140(d)
電源     : AC100V
使用基板  : P2CONT-S2 2枚

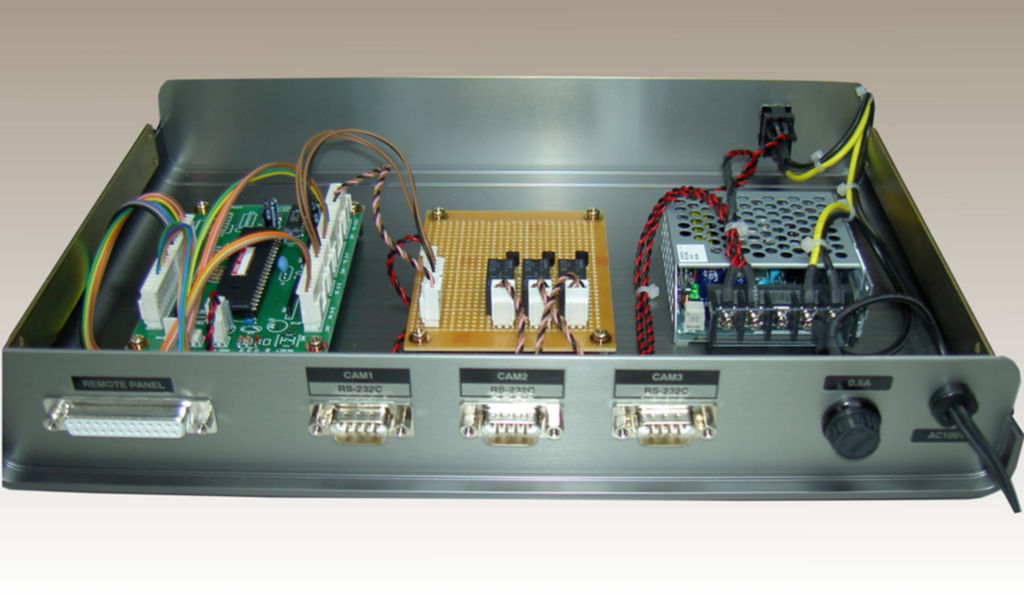

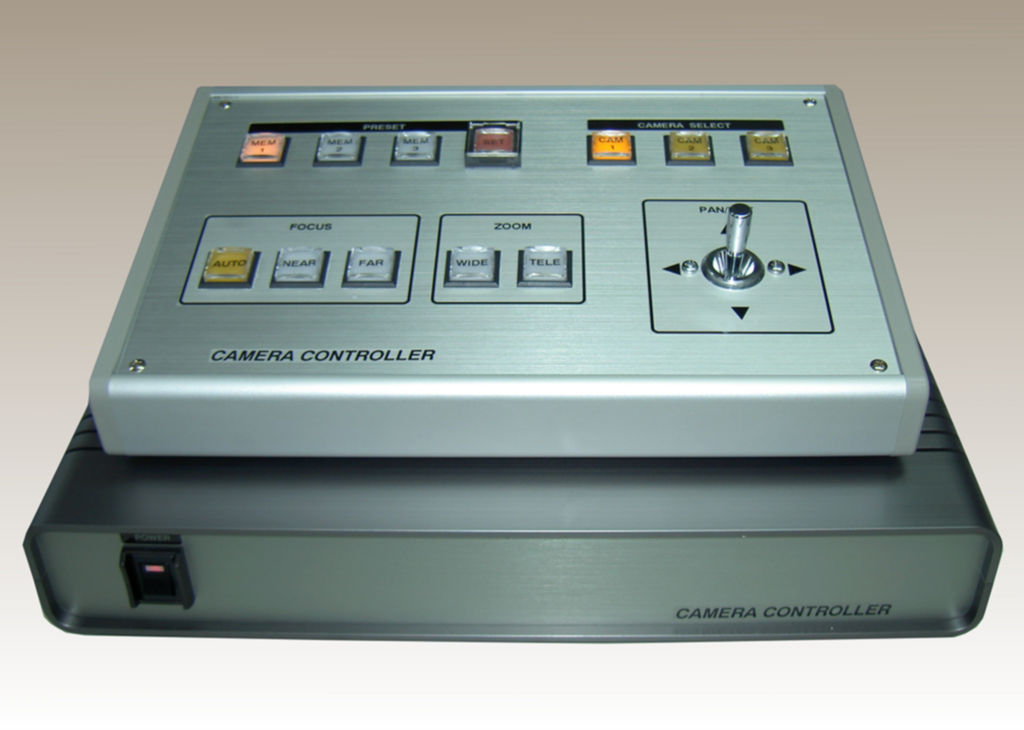

監視カメラコントローラ カメラ3台仕様
画像をクリックすると拡大画像を表示

SONY WEBカメラ RS−232C制御ボックス

3台のソニー製WEBカメラを

制御機器  : ソニー製WEBカメラ SNC−RZ25 3台
制御     : RS−232C


電源     : AC100V
使用基板  : CPU877-2

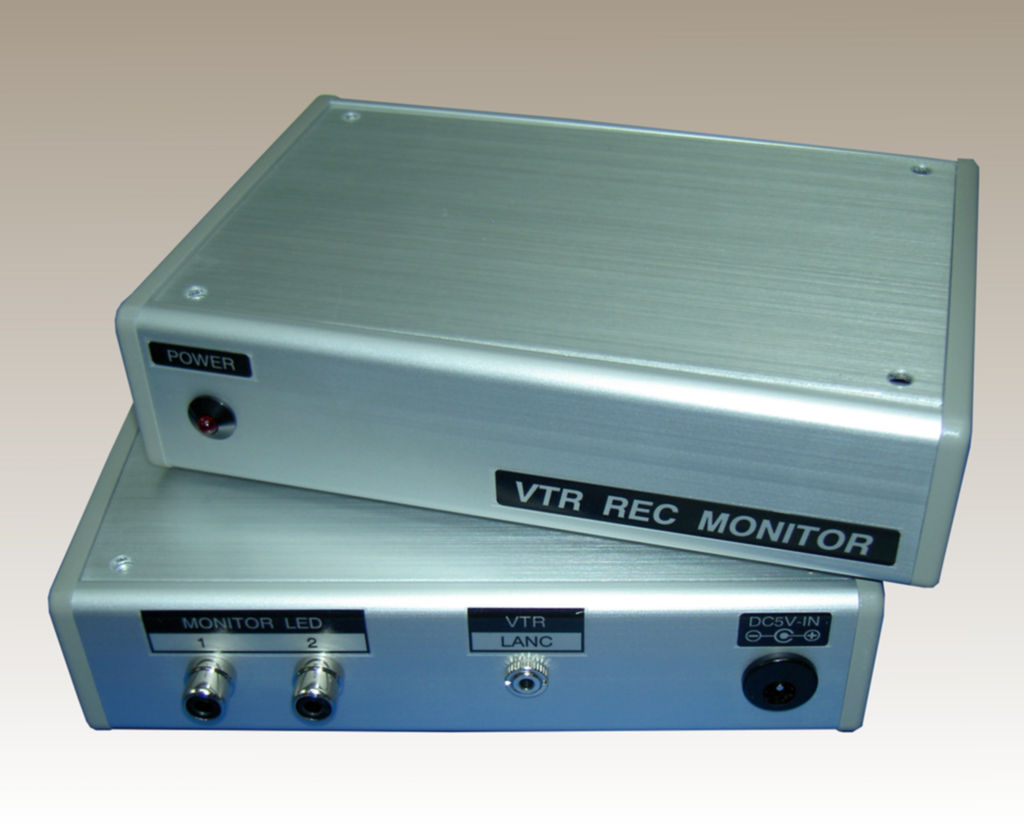

VTR(DSR-20)録画状態モニター
画像をクリックすると拡大画像を表示

ソニー製VTR DSR−20(LANCコントロール)の録画状態をモニター

DSR-20のLANC端子に接続し、DSR−20がREC−PLAY状態の時のみ外部のランプを点灯させる装置です。

対象機器  : VTR (ソニー製) DSR−20(LANCインターフェース)

サイズ    : 150(w)*40(h)*100(d)
電源     : ACアダプタ(DC5V)
使用基板  : SIGCON-88
