各種信号変換基板

P2CONT-S2      　　　

視聴覚システム等における　ＡＶ機器のコントロールを接点信号などで簡単に操作できるよう、各種信号変換をする基板です。

各機能は、基板上のマイコンにそれぞれプログラムすることで実現しています。
I/O点数やインターフェースなどに応じて下記の３種類の基板で対応します。I/0点数が足りない場合は複数の基板をI2Cで接続して拡張します。

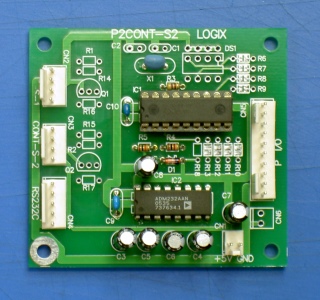

P2CONT-S2　　　

この基板は合計１０点のＩ汎用Ｉ/OとRS-232C(TX､RX)ポート１系統があります。　汎用I/O１０点のうち２点はコントロールＳ出力や赤外線出力として使用するポートで残りの８点は接点入力やＴＴＬ出力、LEDダイレクトドライブ(15mA)として使用します。これらの入出力のアサインは基板上のマイコンにプログラムすることで実現しています。
P2CONT-S2 基本仕様                             基板寸法

入出力信号

I/O点数合計１２点
 接点入力(MAX)　
　　他信号と排他割付		 ８点(MAX)
TTL出力(MAX)　
　　接点入力と排他割付		 ８点(MAX)
ＬＥＤダイレクトドライブ出力(15mA)　
　　他信号と排他割付		 １０点(MAX)
赤外線リモコン信号出力　
　　他信号と排他割付		 ２系統
コントロールＳ信号出力　
　　他信号と排他割付		 ２系統
オープンコレクタ出力
　　他信号と排他割付		 ２系統
DIPスイッチ入力（４ＢＩＴ）
　　他信号と排他割付		 ４点(MAX)
RS-232C　(Tx,Rxのみ） １系統
電源 DC5V

SIGCON-88

この基板は合計１3点のＩ汎用Ｉ/Oがあります。これらのポートは接点入力やＴＴＬ出力、オープンコレクタ出力、RS-232C、RS-485、I2C、赤外線リモコン信号、コントロールＳ信号、LEDダイレクトドライブ(15mA)として割り付け可能です。これらの割付は基板上のマイコンにプログラムすることで実現しています。
SIGCON-88 基本仕様                             基板寸法

入出力信号

I/O点数合計１３点
 接点入力(MAX)　
　　他信号と排他割付		 １２点(MAX)
TTL出力(MAX)　
　　他信号と排他割付		 １２点(MAX)
ＬＥＤダイレクトドライブ出力(15mA)　
　　他信号と排他割付		 １０点(MAX)
コントロールＳ信号出力　
　　他信号と排他割付		 １２点(MAX)
赤外線リモコン信号出力　
　　他信号と排他割付		 １２点(MAX)
オープンコレクタ出力
　　他信号と排他割付		 ２点
DIPスイッチ入力（４ＢＩＴ）
　　他信号と排他割付		 ４点(MAX)
RS-232C　(Tx,Rx,制御出力<RTS/DTR>、制御入力<CTS/DSR>）
　　他信号と排他割付		 １系統
RS-485　　(Tx,Rx）
　　他信号と排他割付　　		 １系統
I2C
　　他信号と排他割付		 １系統
電源 DC5V

CPU877-2

この基板は合計33点のＩ汎用Ｉ/Oがあります。これらのポートは接点入力やＴＴＬ出力、オープンコレクタ出力、RS-232C、RS-422、I2C、赤外線リモコン信号、コントロールＳ信号、LEDダイレクトドライブ(15mA)として割り付け可能です。これらの割付は基板上のマイコンにプログラムすることで実現しています。
CPU877-2 基本仕様                             基板寸法

入出力信号

I/O点数合計３３点
 接点入力(MAX)　
　　他信号と排他割付		 ３０点(MAX)
TTL出力(MAX)　
　　他信号と排他割付		 ３０点(MAX)
ＬＥＤダイレクトドライブ出力(15mA)　
　　他信号と排他割付		 ３０点(MAX)
コントロールＳ信号出力　
　　他信号と排他割付		 ３０点(MAX)
赤外線リモコン信号出力　
　　他信号と排他割付		 ３０点(MAX)
オープンコレクタ出力
　　他信号と排他割付		 １点
RS-232C　(Tx,Rx,制御出力<RTS/DTR>、制御入力<CTS/DSR>）
　　他信号と排他割付		 １系統
RS-422　　(Tx,Rx）
　　他信号と排他割付　　		 １系統
I2C
　　他信号と排他割付		 １系統
電源 DC5V

CPU877-2

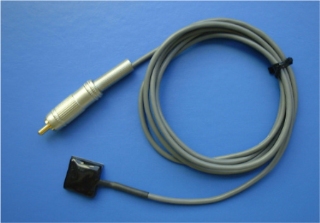

赤外線リモコン信号で機器を制御するとき、信号変換基板から出力される信号をこのケーブルを使って機器と接続します。ケーブルの先端には赤外線発光ＬＥＤが組み込まれており、これをAV機器の赤外線受光部に貼り付けて使用します。

写真相当品 ￥１，８９０−
ピンコネクタ無しの先バラタイプ ￥１，６８０−



CPU877-2      　　　

入力　　→　出力 制御対象機器
接点入力　→　ソニーコントロールＳ出力　 ＶＴＲ、ＤＶＤ、プロジェクタ、カセットなど
接点入力　→　赤外線リモコン出力 ＶＴＲ、ＤＶＤ、プロジェクタ、カセットなど
接点入力 →  接点ラッチ出力 カーテン、スクリーンなど
接点入力  →  RS-232C出力 VTR,プロジェクタ,AVスイッチャーなど
接点入力 →  RS-422A出力 VTR,プロジェクタAVスイッチャー、監視カメラなど
RS-232C入力　→　接点出力 ＰＣなどからRS232Cインターフェースのない機器を制御する時
RS-232C入力　→　コントロールＳ出力 ＰＣなどからRS232Cインターフェースのない機器を制御する時
RS-232C入力　→　赤外線リモコン信号出力 ＰＣなどからRS232Cインターフェースのない機器を制御する時
コントロールＳ入力　→　コントロールＳ出力　　（基板を２枚使用します）

ＬＬ　AVコントロールユニットで対応機種以外をコントロール

（ＶＴＲのコマンドをほかの機器に適合するように変換するなど）

コントロールＳ入力　→　赤外線出力　　　　　　　（基板を２枚使用します） ＬＬ　AVコントロールユニットで対応機種以外をコントロール（他社製品可能、たとえはパイオニアのDVDなど）

入出力はすべて組み込みソフトで設定します。組み合わせ、制御内容がそれぞれ違うため注文内容に応じて組み込みます。コントロールＳや赤外線の場合は赤外線リモコンをお借りする場合があります。（こちらにデータがない機器の場合）

制御内容に応じてお見積もりを差し上げます。　　　お問い合わせはこちらまで。

（例）パラレル入力（５点，ＳＴＯＰ，ＰＬＡＹ，ＲＥＷ，ＦＦ，ＰＡＵＳＥ）赤外線ｏｒコントロールS出力（ＶＴＲ−３モード）の場合

　    基板価格（ソフト込み）　￥６，３００−　電源、ケースは含みません。送料別途必要です。

　    赤外線コントロールの場合、別途赤外線出力ケーブルが必要です。

　

   SIGCON-88   　　　価格は参考です。組み込む機能により変わることがあります。

　ソニー
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 VTR    (VTR3モード) 接点→コントロールＳ STOP,PLAY,REW,FF,PAUSE 6,300
002 VTR VTR1,2,3モード切替 接点→コントロールＳ VTR-MODE,STOP,PLAY,REW,FF,REC 8,400
003 VTR   接点→コントロールＳ､赤外線 REW,STOP,PLAY,POWER 6,820
004 VTR    (VTR3モード) 接点→コントロールＳ STOP,PLAY,REW,FF,PAUSE ランプ付き 8,925
005 VTR    (VTR4モード) 接点→コントロールＳ STOP,PLAY,REW,FF,PAUSE 7,350
006 VTR SVO-2500 接点→RS-232C EJECT,PLAY,STOP,REW,FF,REC,PAUSE 12,600
007 DVCAM DSR-20 接点→コントロールＳ PLAY,REW,FF,PAUSE　ランプ出力 12,600
008 プロジェクタ SONY VP 接点→コントロールＳ 電源,入力切り替え（６種類） 8,400
009 プロジェクタ VPL-CX5 接点→赤外線 電源ＯＮ／ＯＦＦ､入力切り替え 8,400
010 プロジェクタ SONY VP 接点→コントロールＳ 電源ON/OFF,inputVideo,inputA ランプ付 8,400
011 プロジェクタ VPL-PX11 コントロールＳ→ RS-232C 電源ＯＮ／ＯＦＦ 15,750
012 プロジェクタ PL-PX40 接点→RS-232C 電源ＯＮ／ＯＦＦ､入力切り替え（双方向） 12,600
013 プロジェクタ PL-CX85 接点→ RS-232C 電源ＯＮ／ＯＦＦ､入力切り替え（双方向） 12,600
014 プロジェクタ PL-FX51 接点→ RS-232C 電源ＯＮ／ＯＦＦ､入力切り替え（双方向） 12,600
015 プロジェクタ PL-PX31 接点 →
コントロールｓ		 電源ＯＮ／ＯＦＦ､入力切り替え 8,400
016 プロジェクタ PL-CX80 接点 → RS-232C 電源ＯＮ／ＯＦＦ､入力切り替え（双方向） 12,600
019 液晶テレビ SDM-N51AV 接点→赤外線 入力切り替え 6,825
020 カセットデッキ SRP-CT3W 接点 & RS-232C→IR STOP,PLAY,REW,FF,PAUSE,REC 12,600
021 VP制御BOX VPL-PX40他   RS-232C制御 ON,OFF,INPUT-VIDEO,INPUT-RGB 52,500
022 DVD AVD-S1 接点→コントロールＳ STOP,PLAY,REW,FF,PAUSE,VOL+-,OPE 8,400
023 MD SONY MD RS-232C→赤外線 REC,PLAY,STOP,REW,FF,PAUSE他 10,500
024 MD MDS-E12 接点→コントロールＳ PLAY,STOP,1,2,3,4,5,6 8,400
025 HDD REC DSR-DR1000 接点→422  X2 PLAYER (STOP,PLAY,REW,FF)             RECORDER(STOP,REC) （双方向） 36,750
026 スキャンコンバータ DSC-1024 接点→コントロールＳ 入力切り替え１．２．３ 6,825
027 会議カメラ EVI-D30 接点→RS-232C PAN,TILT,FOCUS,ZOOM,POWER 31,500
028 DVCAM DSR-45 接点→コントロールＳ ON,OFF,FF,REW,PAUSE,REC,PLAY,STOP 8,400
029 TVリモコンでIO制御 ソニーTV全般 赤外線→ 接点 ON,OFF 15,750

　松下(パナソニック）
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
003 ＤＶＤ    接点→赤外線 PLAY,STOP,SKIP+,SKIP-,REC他 8,925
004 WVTR AG-W3 接点→赤外線 PLAY,STOP,REW,FF,PAUSE 8,400
005 ＤＶＤ ＤＶＤ-S35  接点→赤外線 MENU,カーソル、設定、１，２，３，４ 8,925
006 プロジェクタ TH-6510 接点→RS-232C 入力切り替え、電源（双方向制御） 15,750
007 TV    接点→赤外線 VIDEO1/VIDEO2,音量＋− 8,400
008 HDD DVD    接点→赤外線 STOP,PLAY,SLOW+-,SKIP+-,PAUSE 10,500
009 DVD VHS    接点,RS232C →赤外線 STOP,PLAY,REW,FF,PAUSE,REC他 26,250
010 プロジェクタ TH-L735NT 接点→RS-232C 入力切り替え、電源（双方向制御） 15,750
011 プロジェクタ TH-D5500,7700 接点→RS-232C ON,OFF,VIDEO,IRGB1（双方向制御） 15,750
012 PDP TH-42PHD7 接点→赤外線 入力切り替え　（赤外線出力4系統） 10,500

　サンヨー
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ LP-FX30 接点→RS-232C 電源ON/OFF 10,500
002 プロジェクタ LP-XP56 接点→RS-232C 電源ON/OFF,入力切替、ランプ 15,750
003 プロジェクタ LP-XT16 接点→RS-232C 電源ON/OFF入力切替、ランプ 15,750
004 プロジェクタ LP-XP45 接点→RS-232C 電源ON/OFF入力切替、ランプ 15,750
005 プロジェクタ LP-XU106 接点→RS-232C 電源ON/OFF, Input1, Input3, MUTE,ランプ 15,750
006 プロジェクタ LP-XU106 接点→RS-232C 電源ON/OFF, Input1, Input2, Input3, MUTE, AUTO-PC-ADJUST, ランプ 18,900
007 プロジェクタ LP-XM150 接点→RS-232C 電源ON/OFF, Input2, Input3, ランプ 15,750
008 プロジェクタ LP-XU335 接点→RS-232C ON/OFF,Input1,Input2,Input3,NETWORK, MUTE, AUTO-PC-ADJUST, ランプ 18,900

　三菱
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ    接点→RS-232C 入力切り替え、電源 10,500
002 テレビ 全般 接点→赤外線 電源、ビデオ１、ビデオ２､ch1,ch2,ch3､ch4,ch5 8,400
003 プロジェクタ LVP-XL5950 接点→RS-232C 電源ON/OFF入力切り替え（双方向） 16,800
004 プロジェクタ LVP-X400 接点→赤外線 電源ON/OFF入力切り替え 8,400
005 プロジェクタ LVP-XL25,30 接点→RS-232C 電源ON/OFF入力切り替え（双方向） 16,800
006 プロジェクタ LVP-X500,30 接点→RS-232C 電源ON/OFF, Input-PC, Input-Video, Mute 16,800
007 プロジェクタ LVP-EX100 接点→RS-232C 電源ON/OFF, Input-PC, Input-Video 15,750
008 プロジェクタ LVP-XL30 接点→RS-232C 電源ON/OFF, Input-RGB2, Input-Video 15,750
009 プロジェクタ LVP-XD3200 接点→RS-232C 電源ON/OFF, Input-PC1, Input-Video 15,750

　エルモ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ EDP-9500 接点→RS-232C 電源ＯＮ／ＯＦＦ､入力切り替え 10,500
002 プロジェクタ EDP-4600 接点→RS-232C ボックス　電源ＯＮ／ＯＦＦ､入力切り替え 47,250
003 プロジェクタ EDP-4600 接点→RS-232C 電源ON/OFF,inputVideo,RGB ランプ付 12,600
004 プロジェクタ EDP-5700 接点→RS-232C 電源ON/OFF,inputVideo,RGB ランプ付 12,600
005 プロジェクタ EDP-X410 接点→RS-232C 電源ON/OFF,inputVideo,PC1,PC2       ランプ付 12,600
006 プロジェクタ EDP-X900 接点→RS-232C 電源ON/OFF,入力切替      ランプ付 15,750
007 プロジェクタ EDP-X210 接点→RS-232C 電源ON/OFF,入力切替      ランプ付 15,750
008 資料提示装置 HV-600XG 接点→RS-232C 入力切替      ランプ付 10,500
009 カメラ RSU-200 接点→RS-232C PRISET1-4, ZOOM+- 12,600

　ＪＶＣ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 カセットデッキ   RS-232C→赤外線 PLAY,STOP,REW,FF,PAUSE他 10,500
002 DVD   RS-232C→赤外線 EJECT,PLAY,STOP,REW,FF,PAUSE他 10,500
003 W-VTR   RS-232C→赤外線 DV,VHS,,PLAY,STOP,REW,FF,PAUSE他 10,500
004 VTR   接点→赤外線 DV,VHS,,REC,PLAY,STOP,REW,FF,PAUSE他 9,450
005 MD XU-D400MK2 接点→RS232C STOP,PLAY 12,600

　エプソン
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ EMP-7800 接点→RS-232C 電源ON/OFF,入力切換  ランプ付 12,600
002 プロジェクタ EMP-8350 接点→RS-232C 電源ON/OFF       ランプ付 12,600
003 プロジェクタ EMP-54 接点→RS-232C 電源ON/OFF 入力切替　mute      ランプ付 15,750
004 プロジェクタ EMP-830 接点→RS-232C 電源ON/OFF       ランプ付 12,600
005 プロジェクタ EMP-1810 接点→RS-232C 電源ON/OFF, Input1, InputVIDEO,ランプ付 15,750
006 プロジェクタ EMP-1825 接点→RS-232C 電源ON/OFF, Input1, InputVIDEO, AVMUTE, Auto-PC-Adjust, ランプ付 18,900
007 プロジェクタ EB-G5350 接点→RS-232C 電源ON/OFF, Input4(5BNC), InputVIDEO, AVMUTE, Auto-PC-Adjust, ランプ付 18,900
008 プロジェクタ EB-G5350 接点→RS-232C 電源ON/OFF, Input1, Input4,ランプ付 15,750
009 プロジェクタ EB-Z8050w 接点→RS-232C 電源ON/OFF, InputPC(5BNC), InputVIDEO, InputHDMI, Auto-PC-Adjust, ランプ付 18,900

　サムソン
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 ＤＶＤ DVD-S228J 接点→赤外線 電源、再生、停止 8,400

　東芝
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 ＤＶＤ RD-XS40  接点→赤外線 電源,HDD,DVD､録画、停止、入力切換 8,925
002 液晶ＴＶ 14LS10 接点→赤外線 電源,ｃｈ切換 8,400

　パイオニア
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 ＤＶＤ DV-343 接点→赤外線 PLAY,STOP,REW,FF,PAUSE 9,450
002 ホームターミナル BA-V525 RS-232C→赤外線 チャンネル切り替え 21,000
003 ＤＶＤ  DV-545 接点→赤外線 menu,カーソル上、下、決定､1,2,3,4,5,6 9,450
004 ＤＶＤ,LD DLV-919 接点,RS232C→
赤外線		 PLAY,STOP,REW,FF,PAUSE 10,500
005 PDP   接点→赤外線 電源、入力切替 8,400

　イメージニクス
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 スイッチャー MS-341DDQ 接点→RS-232C 入力切換１1点　ランプ出力11点 18,900

　ＴＥＡＣ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 HDDレコーダ DT-2 接点→RS-232C REC,PLAY,STOP,REV,FWD,REW,FF 10,500

　エイキ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ LC-XD10D 接点→RS-232C 電源ON/OFF,入力切替   ランプ付 15,750

　

　ＮＥＣ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ MT-1075 接点→RS-232C 電源ON/OFF  入力切替     ランプ付 15,750
002 プロジェクタ VT-595 接点→RS-232C 電源ON/OFF  13,650
003 プロジェクタ LT-380 接点→RS-232C 電源ON/OFF, Input-RGB1, Input-Video,     Auto-Adjust, Mute, ランプ付 16,800
004 プロジェクタ NP-2150 接点→RS-232C 電源ON/OFF, Input-RGB2, Input-Video,     Auto-Adjust, Mute, ランプ付 16,800
005 プロジェクタ NP-3150 接点→RS-232C 電源ON/OFF, Input-RGB2, Input-Video,     ランプ付 15,750
006プロジェクタVT-700J接点→RS-232C電源ON/OFF, Input-PC1, Input-Video, ランプ付15,750
007 プロジェクタ NP-2000 接点→RS-232C 電源ON/OFF, Input-PC2, Input-Video, スクリーンパルス, ランプ付 16,800
008 液晶TV LCD-P521 接点→RS-232C 電源ON/OFF, Input-RGB(5BNC), Input-Video, 動作パルス, ランプ付 16,800
009 プラズマ PX-50 接点→RS-232C 電源ON/OFF, Input-RGB1, Input-RGB2, Input-Video, ランプ付 15,750
010 プロジェクタ NP-4000 接点→RS-232C 電源ON/OFF, Input-RGB1, Input-RGB2, Input-Video, ランプ付 15,750

　日立
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 プロジェクタ CP-X990 接点→RS-232C 電源ON/OFF  入力切替     ランプ付 10,500

　富士通、富士通ゼネラル
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 PDP P63XHA30 接点→RS-232C 電源ON/OFF  入力切替     ランプ付 15,750

　Ｉ・Ｏデータ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 HDDレコーダ VR-HDA120S 接点→赤外線 REC,,STOP, 10,500

　ヤマハ
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 AVアンプ DSP-AX2400 接点→赤外線 入力切替、音量 26,250

　その他
No. 制御機器 型式 変換方式 御内容 仕様書 参考価格（税込）
001 PC    接点→RS-232C 接点入力に対応したコマンドを出力 8,400
002 汎用    RS-232C→
　　　　TTL(接点)		 RS-232C入力に対応しTTL（接点）、パルスを出力 15,750

お問い合わせはこちらまで
